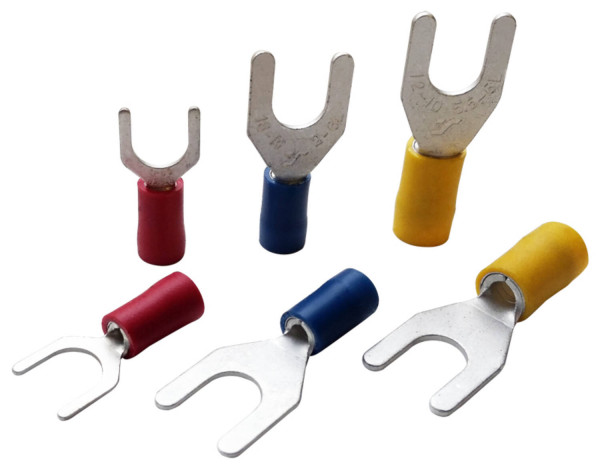

Gabelkabelschuhe PVC-isoliert 0,5–6 mm² nach DIN 46237

Technische Zeichnung Gabelkabelschuhe PVC-isoliert

Vorschau: Technische Zeichnung Gabelkabelschuhe PVC-isoliert

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Menge	Stückpreis (pro VE)	Grundpreis
bis 10	6,44 € *	6,44 € * / 100 Stück
ab 11	5,90 € *	5,90 € * / 100 Stück

Inhalt: 100 Stück

*Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Querschnitt / Farbe / Bolzen-Ø:

Artikel-Nr.: 54021-A

Die PVC-isolierten Gabelkabelschuhe eignen sich für eine schnelle und sichere Montage... mehr

Menü schließen

Produktinformationen "Gabelkabelschuhe PVC-isoliert 0,5–6 mm² nach DIN 46237"

Die PVC-isolierten Gabelkabelschuhe eignen sich für eine schnelle und sichere Montage elektrischer Leiter im Elektrohandwerk sowie in industriellen Anwendungen. Das Easy-Entry-System erleichtert das Einführen des Leiters, beschleunigt die Verarbeitung und reduziert Montagefehler. Die galvanisch verzinnten Gabelkabelschuhe aus Cu-ETP verfügen über eine hochwertige PVC-Isolierung und sind für Spannungen bis 600 V geeignet.

✅ Schnelle Leiteraufnahme durch Easy-Entry-System
✅ Galvanisch verzinnte Oberfläche für zuverlässige Kontaktierung
✅ Hochwertige PVC-Isolierung für sichere elektrische Verbindungen
✅ Für Leiterquerschnitte von 0,5 bis 6 mm² geeignet

Technische Daten

MATERIAL

Eigenschaft	Details
Werkstoff	Cu-ETP nach DIN EN 13600
Oberfläche	Galvanisch verzinnt
Isolierung	PVC

TEMPERATUR

Eigenschaft	Details
Einsatztemperatur	-60 °C bis +105 °C

EIGENSCHAFTEN

Eigenschaft	Details
Norm	DIN 46237
Nennspannung	Bis 600 V
Leiteraufnahme	Easy-Entry-System
Zulassung	RoHS-konform

Artikelvarianten

Querschnitt [mm²]	Isolationsfarbe	Bolzen-Ø nach DIN	D1 [mm]	D2 [mm]	D3 [mm]	A1 [mm]	B [mm]	L [mm]	VE [Stk.]	Artikel-Nr.
0,5–1	Rot	3	1,6	4,1	3,2	11,5	5,8	16	100	54021
0,5–1	Rot	3,5	1,6	4,1	3,8	11,5	7	17	100	54022
0,5–1	Rot	4	1,6	4,1	4,3	11,5	7	17	100	54023
0,5–1	Rot	5	1,6	4,1	5,3	11,5	9,6	18	100	54025
0,5–1	Rot	6	1,6	4,1	6,5	11,5	11	20	100	54026
1,5–2,5	Blau	3	2,3	4,5	3,2	11,5	5,9	17	100	54027
1,5–2,5	Blau	4	2,3	4,5	4,3	11,5	7	19	100	54028
1,5–2,5	Blau	5	2,3	4,5	5,3	11,5	10	20	100	54029
1,5–2,5	Blau	6	2,3	4,5	6,5	11,5	12	23	100	54030
4–6	Gelb	4	3,6	6,8	4,3	13	9	20	100	54031
4–6	Gelb	5	3,6	6,8	5,3	13	9	21	100	54032
4–6	Gelb	6	3,6	6,8	6,5	13	12,5	22	100	54033
4–6	Gelb	8	3,6	6,8	8,4	13	15	25	100	54036

0,5-1 mm² / rot / 3,3 mm
