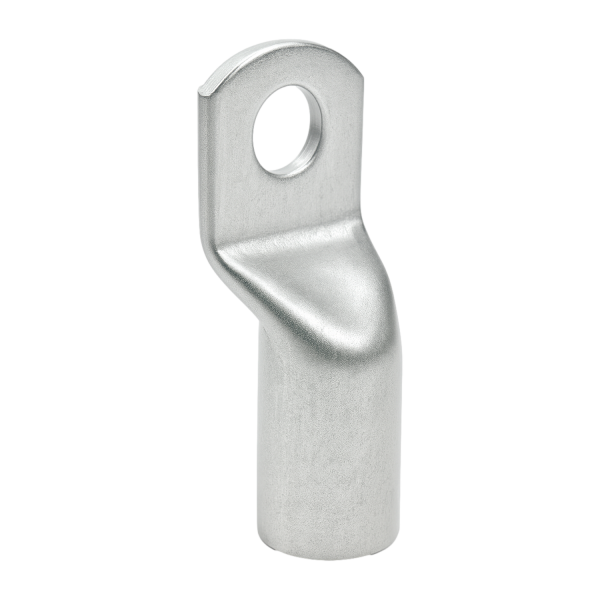

Galvanisch verzinnter Rohrkabelschuh aus Kupfer mit runder Befestigungslasche

Vorschau: Galvanisch verzinnter Rohrkabelschuh aus Kupfer mit runder Befestigungslasche

Vorschau: Rohrkabelschuhe CU Normal_tz_final.png

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Rohrkabelschuhe Normalausführung (Cu)

Leiterquerschnitt [mm²] / Bolzen Ø:

Artikel anfragen

Artikel-Nr.: 51020-E

Die hochwertigen Rohrkabelschuhe in Normalausführung eignen sich ideal für die sichere... mehr

Menü schließen

Produktinformationen "Rohrkabelschuhe Normalausführung (Cu)"

Die hochwertigen Rohrkabelschuhe in Normalausführung eignen sich ideal für die sichere elektrische Verbindung von Kupferleitern im industriellen und handwerklichen Bereich. Sie sind speziell für den universellen Einsatz im Schaltanlagen-, Verteiler- und Maschinenbau konzipiert und decken einen breiten Querschnittsbereich ab. Durch das verwendete Elektrolytkupfer und die galvanische Verzinnung wird ein optimaler Korrosionsschutz sowie eine hervorragende Leitfähigkeit garantiert. Die präzisen Pressbereiche ermöglichen zudem eine verlässliche Verarbeitung von mehr- und feindrähtigen Leitern mit gängigen Presswerkzeugen.

✅ Universell einsetzbar im Verteiler-, Schaltanlagen- und Maschinenbau
✅ Hohe Leitfähigkeit und Korrosionsschutz durch galvanisch verzinntes Elektrolytkupfer
✅ Präzise Pressbereiche geeignet für mehr- und feindrähtige Leiter
✅ Kompatibel mit allen marktüblichen, gängigen Presswerkzeugen

Technische Daten

Eigenschaft	Details
Material	Elektrolytkupfer (Cu-ETP nach DIN EN 13600)
Oberfläche	Galvanisch verzinnt (andere Oberflächen auf Anfrage)
Härtegrad	Ausgeglüht auf Kupferhärte F 20
Einsatztemperatur	-35 °C bis +105 °C
Leiterarten	Geeignet für mehr- und feindrähtige Leiter nach IEC 228
Besonderheiten	Auch mit Sichtloch lieferbar; sektorenförmige Leiter müssen abgerundet werden
Normen / Zertifikate	Geprüft nach EN IEC 61238-1-1:2019 / EN IEC 61238-1-3:2019
Standards	REACH, RoHS, cULus, EAC, PRS

Teschnische Zeichnung

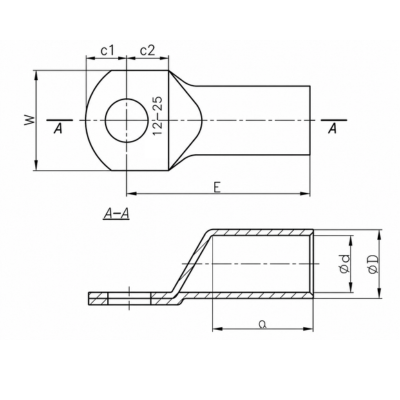

Technische Zeichnung für Rohrkabelschuhe CU

Technische Zeichnung

Artikelvarianten

Querschnitt [mm²]	Bolzen	d [mm]	D [mm]	a [mm]	E [mm]	W [mm]	Inhalt [Stk.]	Artikel-Nr.
0,75	M3	1,3	2,8	5,8	12	6	100	51020
0,75	M4	1,3	2,8	5,8	13	6,5	100	51021
0,75	M5	1,3	2,8	5,8	14	7,5	100	51022
1,5	M3	1,8	3,3	5,8	12	6,5	100	51030
1,5	M4	1,8	3,3	5,8	13	6,5	100	51023
1,5	M5	1,8	3,3	5,8	14	7,5	100	51024
1,5	M6	1,8	3,3	5,8	16	9	100	51025
2,5	M3	2,3	4,2	5,8	12	7,5	100	51033
2,5	M4	2,3	4,2	5,8	13	7,5	100	51026
2,5	M5	2,3	4,2	5,8	14	8,5	100	51027
2,5	M6	2,3	4,2	5,8	16	9,5	100	51028
2,5	M8	2,3	4,2	5,8	20	13	100	51029
4	M4	3	5	7,8	18	8,5	100	55010
4	M5	3	5	7,8	18	9	100	55011
4	M6	3	5	7,8	19	10	100	55012
4	M8	3	5	7,8	22	13	100	55013
6	M4	4	6	8,7	18	9,5	100	55014
6	M5	4	6	8,7	19	9,5	100	55015
6	M6	4	6	8,7	19	10	100	55016
6	M8	4	6	8,7	22	14	100	55017
6	M10	4	6	8,7	25	16	100	55018
6	M12	4	6	8,7	25	19	100	51034
10	M5	4,5	7	10	21	12	100	55020
10	M6	4,5	7	10	21,5	12	100	55021
10	M8	4,5	7	10	23,5	15	100	55022
10	M10	4,5	7	10	25,5	17	100	55023
10	M12	4,5	7	10	26,5	19	100	55024
16	M5	5,5	8,5	13	25	12	100	55025
16	M6	5,5	8,5	13	25,5	12	100	55026
16	M8	5,5	8,5	13	27,5	15	100	55027
16	M10	5,5	8,5	13	29,5	17	100	55028
16	M12	5,5	8,5	13	30,5	19	100	55029
25	M5	7	10	15	28	14	100	55030
25	M6	7	10	15	28,5	14	100	55031
25	M8	7	10	15	30,5	16	100	55032
25	M10	7	10	15	32,5	18	100	55033
25	M12	7	10	15	33,5	19	100	55034
25	M14	7	10	15	35,5	21	100	55035
35	M5	8,5	12	17	31,5	18	100	55036
35	M6	8,5	12	17	31,5	18	100	55037
35	M8	8,5	12	17	33,5	18	100	55038
35	M10	8,5	12	17	35,5	18	100	55039
35	M12	8,5	12	17	36,5	20	100	55040
35	M14	8,5	12	17	38,5	21	100	55041
35	M16	8,5	12	17	39,5	26	100	55042
50	M6	10	14	19	34,5	20	10	55044
50	M8	10	14	19	36,5	20	10	55045
50	M10	10	14	19	38,5	20	10	55046
50	M12	10	14	19	39,5	23	10	55047
50	M14	10	14	19	41,5	23	10	55048
50	M16	10	14	19	42,5	28	10	55049
50	M20	10	14	19	47	30	10	51035
70	M6	12	16,5	21	40,5	23	10	55051
70	M8	12	16,5	21	40,5	23	10	55052
70	M10	12	16,5	21	43,5	23	10	55053
70	M12	12	16,5	21	43,5	23	10	55054
70	M14	12	16,5	21	46,5	28	10	55055
70	M16	12	16,5	21	46,5	28	10	55056
70	M20	12	16,5	21	51	31	10	51036
95	M8	13,5	18	24	47	26	10	55057
95	M10	13,5	18	24	47	26	10	55058
95	M12	13,5	18	24	47	26	10	55059
95	M14	13,5	18	24	50	26	10	55060
95	M16	13,5	18	24	50	29	10	55061
95	M20	13,5	18	24	54,5	35	10	55069
120	M8	15	19,5	26	50	29	10	55062
120	M10	15	19,5	26	50	29	10	55063
120	M12	15	19,5	26	50	29	10	55064
120	M14	15	19,5	26	53	29	10	55065
120	M16	15	19,5	26	53	29	10	55066
120	M20	15	19,5	26	57,5	35	10	55079
150	M8	16,5	21	29	54	31	10	55080
150	M10	16,5	21	29	54	31	10	55081
150	M12	16,5	21	29	54	31	10	55068
150	M14	16,5	21	29	57	31	10	55082
150	M16	16,5	21	29	57	31	10	55083
150	M20	16,5	21	29	61,5	35	10	55084
185	M10	19	24	30	56,5	35	10	55085
185	M12	19	24	30	56,5	35	10	55086
185	M14	19	24	30	59,5	35	10	55087
185	M16	19	24	30	59,5	35	10	55088
185	M20	19	24	30	64	38	10	55089
240	M10	21	26	38	73,5	38	10	55077
240	M12	21	26	38	73,5	38	10	55078
240	M14	21	26	38	73,5	38	10	55090
240	M16	21	26	38	73,5	38	10	55091
240	M20	21	26	38	73,5	38	10	55092
300	M10	24	30	45	82,5	43	1	51040
300	M12	24	30	45	82,5	43	1	55093
300	M14	24	30	45	82,5	43	1	55094
300	M16	24	30	45	82,5	43	1	55095
300	M20	24	30	45	82,5	43	1	55096
400	M12	27,5	33,5	50	90	49	auf Anfrage	55003
400	M16	27,5	33,5	50	90	49	auf Anfrage	55004
400	M20	27,5	33,5	50	90	49	auf Anfrage	55005
500	M12	31	38	70	112,5	55	auf Anfrage	55006
500	M14	31	38	70	112,5	55	auf Anfrage	55007
500	M16	31	38	70	112,5	55	auf Anfrage	55008
500	M20	31	38	70	112,5	55	auf Anfrage	55009
625	M12	34	40	70	114	60	auf Anfrage	55097
625	M16	34	40	70	114	60	auf Anfrage	55098
625	M20	34	40	70	114	60	auf Anfrage	55099

0,75 mm² / M3
