Presskabelschuh CU nach DIN 46235

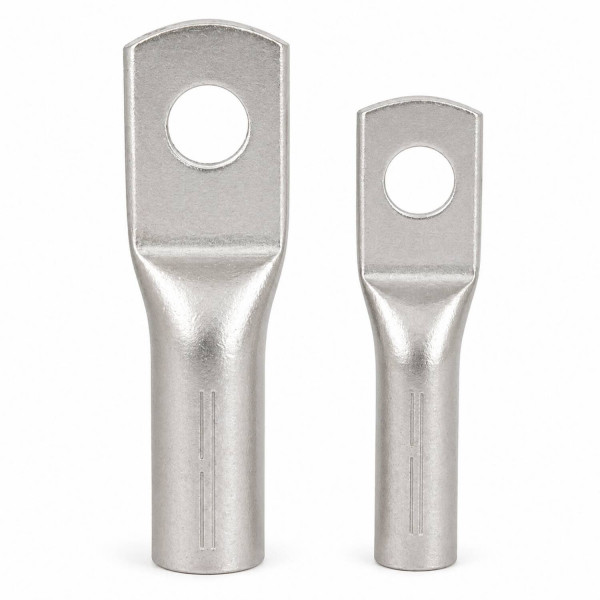

Presskabelschuhe in verschiedenen Größen

Technische Zeichnung eines Presskabelschuh

Vorschau: Presskabelschuhe in verschiedenen Größen

Vorschau: Technische Zeichnung eines Presskabelschuh

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Leiterquerschnitt [mm²] / Bolzen Ø [mm]:

Artikel anfragen

Artikel-Nr.: 55100-E

Der Presskabelschuh aus elektrolytisch verzinntem Elektrolytkupfer (E-Cu) gewährleistet die... mehr

Menü schließen

Produktinformationen "Presskabelschuh CU nach DIN 46235"

Der Presskabelschuh aus elektrolytisch verzinntem Elektrolytkupfer (E-Cu) gewährleistet die dauerhaft sichere Kontaktierung von mehr- und feindrähtigen Cu-Leitern in Schalt- und Verteileranlagen. Die rohrförmige Presshülse mit Anschlag unterstützt eine reproduzierbare Sechskant-Verpressung nach Kennziffer für normkonforme Ergebnisse. Die Verzinnung sorgt für niedrigen Übergangswiderstand und zuverlässigen Korrosionsschutz auch unter rauen Umgebungsbedingungen. Verfügbar für Querschnitte von 10–400 mm² und Bolzengrößen M5–M20 für maximale Kompatibilität.

✅ Normgerechte Verbindung nach DIN 46235 für geprüfte Anschlusssicherheit
✅ Eindeutige Kennziffer-Kennzeichnung für den passenden Presseinsatz
✅ Verzinnte Oberfläche für dauerhaft niedrigen Übergangswiderstand
✅ Lückenloses Größenprogramm von 10 mm² bis 400 mm²

Technische Daten

Eigenschaft	Details
Material	Elektrolytkupfer (E-Cu), galvanisch verzinnt
Norm	DIN 46235
Leiterarten	mehrdrähtig (rm) und feindrähtig (sm)
Querschnittsbereich	10 – 400 mm²
Bolzengrößen	M5 – M20
Verpressung	Sechskantpressung nach Kennziffer
Ausführung	Geschlossene Rohrpresshülse

Artikelvarianten

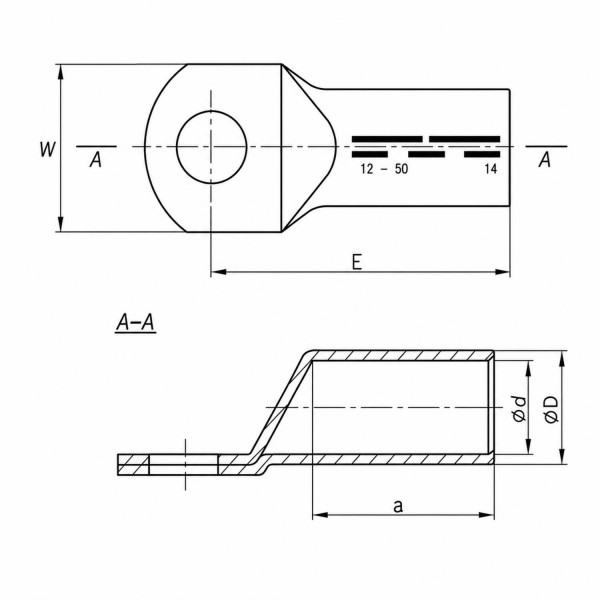

Technische Zeichnung Presskabelschuh CU nach DIN 46235, Typ KDR

Querschnitt rm/sm [mm²]	Bolzen	Ø d [mm]	Ø D [mm]	a [mm]	E [mm]	W [mm]	Kennziffer	Inhalt [Stk.]	Artikel-Nr.
10	M5	4,5	6	12	27	9	6	100	55415
	M6	4,5	6	12	27	9	6	100	55102
	M8	4,5	6	12	27	13	6	100	55103
	M10	4,5	6	12	27	15	6	100	55416
16	M6	5,5	8,5	20	36	13	8	100	55104
	M8	5,5	8,5	20	36	13	8	100	55105
	M10	5,5	8,5	20	36	17	8	100	55106
	M12	5,5	8,5	20	38	19	8	100	55147
25	M6	7	10	20	38	14	10	100	55107
	M8	7	10	20	38	16	10	100	55108
	M10	7	10	20	38	17	10	100	55109
	M12	7	10	20	38	19	10	100	55110
	M14	7	10	20	40	21	10	100	55418
	M16	7	10	20	45	25	10	100	55419
35	M6	8,2	12,5	20	42	17	12	100	55111
	M8	8,2	12,5	20	42	17	12	100	55112
	M10	8,2	12,5	20	42	19	12	100	55113
	M12	8,2	12,5	20	42	21	12	100	55114
	M14	8,2	12,5	20	44	23	12	100	55115
	M16	8,2	12,5	20	45	28	12	100	55420
50	M6	10	14,5	28	52	20	14	10	55421
	M8	10	14,5	28	52	20	14	10	55116
	M10	10	14,5	28	52	22	14	10	55118
	M12	10	14,5	28	52	24	14	10	55119
	M14	10	14,5	28	52	26	14	10	55120
	M16	10	14,5	28	52	28	14	10	55121
70	M8	11,5	16,5	28	55	24	16	10	55122
	M10	11,5	16,5	28	55	24	16	10	55123
	M12	11,5	16,5	28	55	24	16	10	55124
	M14	11,5	16,5	28	55	26	16	10	55125
	M16	11,5	16,5	28	55	30	16	10	55126
	M20	11,5	16,5	28	55	35	16	10	55422
95	M8	13,5	19	35	65	28	18	10	55127
	M10	13,5	19	35	65	28	18	10	55128
	M12	13,5	19	35	65	28	18	10	55129
	M14	13,5	19	35	65	30	18	10	55130
	M16	13,5	19	35	65	32	18	10	55131
	M20	13,5	19	35	69	35	18	10	55423
120	M10	15,5	21	35	70	32	20	10	55132
	M12	15,5	21	35	70	32	20	10	55133
	M14	15,5	21	35	70	32	20	10	55134
	M16	15,5	21	35	70	32	20	10	55135
	M20	15,5	21	35	70	38	20	10	55136
150	M10	17	23,5	40	78	34	22	10	55137
	M12	17	23,5	40	78	34	22	10	55138
	M14	17	23,5	40	78	34	22	10	55139
	M16	17	23,5	40	78	34	22	10	55140
	M20	17	23,5	40	78	40	22	10	55141
185	M10	19	25,5	42	82	37	25	10	55142
	M12	19	25,5	42	82	37	25	10	55143
	M14	19	25,5	42	82	37	25	10	55144
	M16	19	25,5	42	82	37	25	10	55145
	M20	19	25,5	42	82	40	25	10	55146
240	M10	21,5	29	42	92	42	28	10	55424
	M12	21,5	29	42	92	42	28	10	55147
	M14	21,5	29	42	92	42	28	10	55148
	M16	21,5	29	42	92	42	28	10	55149
	M20	21,5	29	42	92	45	28	10	55150
300	M10	24,5	32	52	100	48	32	1	55425
	M12	24,5	32	52	100	48	32	1	55426
	M14	24,5	32	52	100	48	32	1	55151
	M16	24,5	32	52	100	48	32	1	55152
	M20	24,5	32	52	100	48	32	1	55153
400	M12	27,5	38,5	70	115	55	38	1	55427
	M14	27,5	38,5	70	115	55	38	1	55154
	M16	27,5	38,5	70	115	55	38	1	55155
	M20	27,5	38,5	70	115	55	38	1	55156

6 mm² / M5
