Isolierte Aderendhülsen für kurz- und erdschlusssichere Leitungen

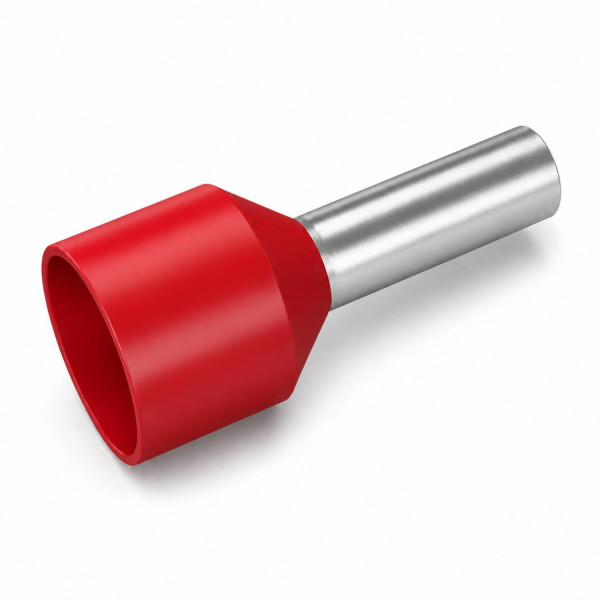

Isolierte Aderendhülse kurz- und erdschlusssicher rot

Isolierte Aderendhülse kurz- und erdschlusssicher verschiedene Farben

Technische Zeichnung isolierte Aderendhülse kurz- und erdschlusssicher

Vorschau: Isolierte Aderendhülse kurz- und erdschlusssicher rot

Vorschau: Isolierte Aderendhülse kurz- und erdschlusssicher verschiedene Farben

Vorschau: Technische Zeichnung isolierte Aderendhülse kurz- und erdschlusssicher

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Menge	Stückpreis (pro VE)	Grundpreis
bis 2	5,66 € *	5,66 € * / 100 Stück
ab 3	5,28 € *	5,28 € * / 100 Stück

Inhalt: 100 Stück

*Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Querschnitt / Farbe / Schaftlänge /:

Artikel-Nr.: 52563-A

Isolierte Aderendhülsen für feindrähtige Leiter in kurz- und erdschlusssicheren Leitungen... mehr

Menü schließen

Produktinformationen "Isolierte Aderendhülsen für kurz- und erdschlusssichere Leitungen"

Isolierte Aderendhülsen für feindrähtige Leiter in kurz- und erdschlusssicheren Leitungen (NSGAFÖU) gewährleisten eine dauerhaft sichere Kontaktierung in Schaltschrankbau, Anlagen- und Fahrzeugtechnik. Der vergrößerte Isolationskragen erleichtert das mühelose Aufstecken und schützt vor Aufspleißen der Litzen. Der galvanisch verzinnte Kupferkörper sorgt für niedrige Übergangswiderstände und eine korrosionsbeständige Verbindung. Passend für alle gängigen NSGAFÖU-Leitungen bis 3 kV und ausgelegt für den robusten Dauerbetrieb.

✅ Schnelle, reproduzierbare Crimpverbindungen mit sicherem Halt
✅ Vergrößerter Isolationskragen verhindert Litzenaufspleißen und Beschädigungen
✅ Galvanisch verzinntes Cu-ETP für hervorragende Leitfähigkeit und Korrosionsschutz
✅ Farbkennzeichnung nach DIN 46228-4 für eindeutige Querschnittszuordnung

Technische Daten

Eigenschaft	Details
Anwendung	Aderendhülsen für feindrähtige Leiter in NSGAFÖU-Leitungen bis 3 kV
Typ	Isoliert, mit vergrößertem Isolationskragen
Werkstoff	Cu-ETP nach DIN EN 13600, Oberfläche galvanisch verzinnt
Isolation	Polypropylen (PP), Farbreihe nach DIN 46228-4
Einsatztemperatur	-35 °C bis +105 °C
Standards	RoHS, UL, CSA, WEEE

Artikelvarianten

Querschnitt [mm²]	Länge ohne Isol. [mm]	Gesamtlänge [mm]	D1 [mm]	S1 [mm]	S2 [mm]	D2 [mm]	Isolationsfarbe	Inhalt	Artikel-Nr.
1,5	8	17,5	1,8	0,15	0,25	7,0	schwarz	100	52562
1,5	10	19,5	1,8	0,15	0,25	7,0	schwarz	100	52564
1,5	10	19,5	1,8	0,15	0,25	7,0	rot	100	52563
2,5	8	17,5	2,3	0,15	0,25	7,9	blau	100	52566
2,5	8	17,5	2,3	0,15	0,25	7,9	grau	100	52565
2,5	12	21,5	2,3	0,15	0,25	7,9	blau	100	52568
2,5	12	21,5	2,3	0,15	0,25	7,9	grau	100	52567
4	10	19,5	2,9	0,20	0,30	7,9	grau	100	52569
4	10	19,5	2,9	0,20	0,30	7,9	orange	100	52570
6	12	23,0	3,6	0,20	0,30	8,7	gelb	100	52572
6	12	23,0	3,6	0,20	0,30	8,7	schwarz	100	52571
10	12	24,0	4,6	0,20	0,30	10,2	rot	100	52573
10	12	24,0	4,6	0,20	0,30	10,2	elfenbein	100	52574
16	12	25,5	6,0	0,20	0,30	12,5	blau	100	52575
16	12	25,5	6,0	0,20	0,30	12,5	elfenbein	100	52576
16	12	25,5	6,0	0,20	0,30	12,5	grün	100	52577
