Quetschkabelschuh Ringform, PVC isoliert

Quetschkabelschuhe in Ringform PVC-Isolation

Technische Zeichnung Quetschkabelschuhe in Ringform PVC-Isolation

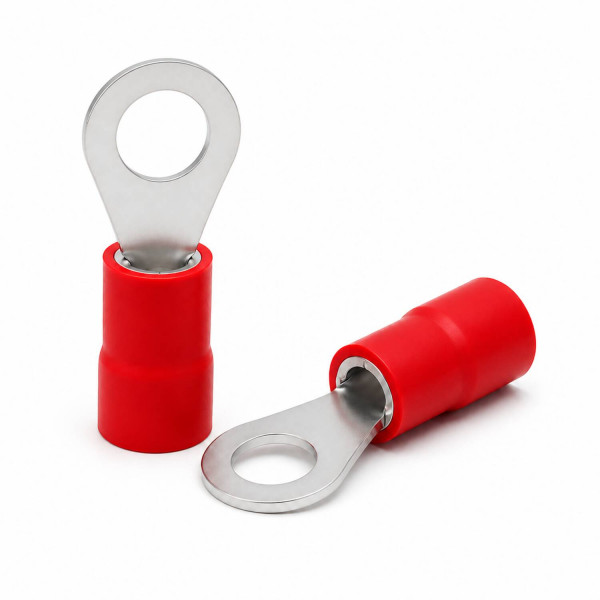

Vorschau: Quetschkabelschuh isoliert PVC rot

Vorschau: Quetschkabelschuhe in Ringform PVC-Isolation

Vorschau: Technische Zeichnung Quetschkabelschuhe in Ringform PVC-Isolation

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Querschnitt / Farbe / Bolzen-Ø:

Artikel anfragen

Artikel-Nr.: 54001-A

Quetschkabelschuhe in Ringform mit PVC-Isolation für sichere, zugentlastete Leiterverbindungen... mehr

Menü schließen

Produktinformationen "Quetschkabelschuh Ringform, PVC isoliert"

Quetschkabelschuhe in Ringform mit PVC-Isolation für sichere, zugentlastete Leiterverbindungen in Elektroinstallation, Maschinenbau und Fahrzeugbau. Geeignet für feindrähtige Leiter von 0,5–6 mm²; farbcodiert nach Querschnitt (rot/blau/gelb) für schnelle Identifikation. Der verzinnte Kupferkörper (Cu-ETP) sorgt für niedrigen Übergangswiderstand und hohe Korrosionsbeständigkeit, der Easy-Entry-Eingang erleichtert das Einführen des Leiters. Normgerecht nach DIN 46237 – für dauerhaft zuverlässige Crimpverbindungen.

✅ Sichere, vibrationsfeste Ringkabelschuh-Verbindung mit zusätzlichem Berührungsschutz
✅ Schnelle Verarbeitung dank Easy-Entry und Farbcodierung nach Querschnitt
✅ Niedriger Kontaktwiderstand durch galvanisch verzinntes Cu-ETP
✅ REACH/RoHS-konform; bis 600 V einsetzbar

Technische Daten

Eigenschaft	Details
Bauform	Ringkabelschuh (Quetschkabelschuh), isoliert (PVC)
Norm	DIN 46237
Leiterquerschnitte	0,5–1 mm² (rot), 1,5–2,5 mm² (blau), 4–6 mm² (gelb)
Bolzen-Ø (nach DIN)	3, 3,5, 4, 5, 6, 8, 10, 12 mm
Nennspannung	bis 600 V
Oberfläche	galvanisch verzinnt
Besonderheiten	Easy-Entry, Farbcodierung, isolierte Ringform (Berührungsschutz)
Konformität	REACH, RoHS, UL
MATERIAL – Leiterteil	Cu-ETP nach DIN EN 13600
MATERIAL – Isolation	PVC, farbcodiert (rot/blau/gelb)
TEMPERATUR – Einsatztemperatur	-60 °C bis +105 °C

Artikelvarianten

Querschnitt [mm²]	Farbe	Bolzen-Ø (nach DIN)	Artikel-Nr.
0,5–1	rot	3	54001
0,5–1	rot	3,5	54002
0,5–1	rot	4	54003
0,5–1	rot	5	54004
0,5–1	rot	6	54005
0,5–1	rot	8	54006
0,5–1	rot	10	54007
1,5–2,5	blau	3	54008
1,5–2,5	blau	3,5	54009
1,5–2,5	blau	4	54010
1,5–2,5	blau	5	54011
1,5–2,5	blau	6	54012
1,5–2,5	blau	8	54013
1,5–2,5	blau	10	54014
1,5–2,5	blau	12	54035
4–6	gelb	4	54015
4–6	gelb	5	54016
4–6	gelb	6	54017
4–6	gelb	8	54018
4–6	gelb	10	54019
4–6	gelb	12	54072

0,5-1 mm² / rot / 3 mm

Durchmesser außen:	4,3 mm
Durchmesser innen:	1,7 mm
