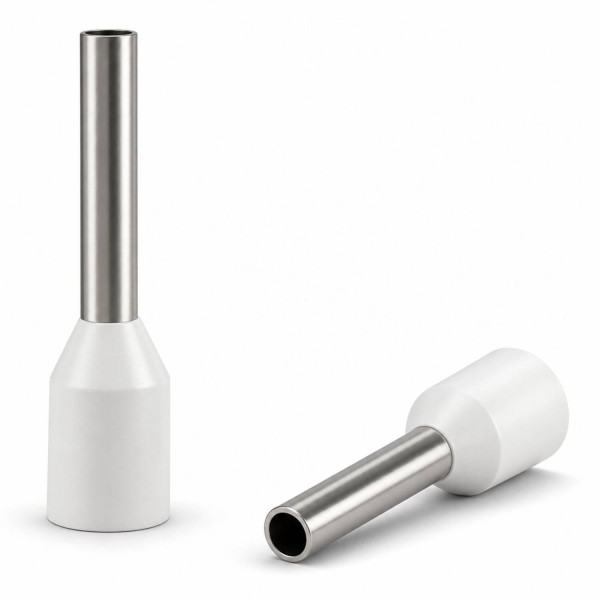

Isolierte Aderendhülse nach DIN 46228 weiß

Aderendhülse isoliertDIN 46228-4 (Cu-ETP, PP) verschiedene Farben

Technische Zeichnung isolierte Aderendhülsen

Vorschau: Isolierte Aderendhülse nach DIN 46228 weiß

Vorschau: Aderendhülse isoliertDIN 46228-4 (Cu-ETP, PP) verschiedene Farben

Vorschau: Technische Zeichnung isolierte Aderendhülsen

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Aderendhülse isoliert – DIN 46228-4 (Cu-ETP, PP)

Menge	Stückpreis (pro VE)	Grundpreis
bis 2	9,29 € *	1,86 € * / 100 Stück
ab 3	8,66 € *	1,73 € * / 100 Stück

Inhalt: 500 Stück

*Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Querschnitt / Farbe / Schaftlänge /:

Artikel-Nr.: 52001-A

Isolierte Aderendhülsen für die zuverlässige Kontaktierung feindrähtiger Leiter in... mehr

Menü schließen

Produktinformationen "Aderendhülse isoliert – DIN 46228-4 (Cu-ETP, PP)"

Isolierte Aderendhülsen für die zuverlässige Kontaktierung feindrähtiger Leiter in Schaltschrankbau, Elektroinstallation und Industrieumgebungen. Die Hülsen aus Cu-ETP mit galvanisch verzinnter Oberfläche und robuster Polypropylen-Isolation ermöglichen einen sicheren, dauerhaft niederohmigen Anschluss. Farbcodierung nach DIN 46228 Teil 4 erleichtert die schnelle Querschnittszuordnung im Montagealltag. Geprüfte Materialien und enge Maßtoleranzen sichern prozesssichere Crimpverbindungen auch unter rauen Einsatzbedingungen.

✅ Sichere Verbindung: Verhindert Aufspleißen, Beschädigungen und sorgt für dauerhaft festen Halt
✅ Schnelle Identifikation: Farbreihe nach DIN 46228 Teil 4 für eindeutige Querschnittszuordnung
✅ Hohe Verarbeitungsqualität: Cu-ETP, galvanisch verzinnt; langlebig und korrosionsbeständig
✅ Breiter Temperaturbereich: Einsatz von -35 °C bis +105 °C

Technische Daten

Eigenschaft	Details
Typ	Isolierte Aderendhülse
Norm/Farbreihe	DIN 46228, Teil 4
Werkstoff Hülse	Cu-ETP nach DIN EN 13600, galvanisch verzinnt
Isolation	Polypropylen; Polyamid-Prüfung UL94 V2
Maßtoleranzen	Nach DIN 46228 Teil 4
Einsatztemperatur	-35 °C bis +105 °C
Standards/Compliance	RoHS, UL, CSA, WEEE

Artikelvarianten

Querschnitt [mm²]	Länge ohne Isol. [mm]	Gesamtlänge [mm]	D1 [mm]	S1 [mm]	S2 [mm]	D2 [mm]	Isolationsfarbe	Inhalt [Stk.]	Artikel-Nr.
0,5	6	12	1,0	0,15	0,25	2,6	weiß	100	52001
0,5	8	14	1,0	0,15	0,25	2,6	weiß	100	52002
0,5	10	16	1,0	0,15	0,25	2,6	weiß	100	52003
0,75	6	12	1,2	0,15	0,25	2,8	grau	100	52201
0,75	8	14	1,2	0,15	0,25	2,8	grau	100	52202
0,75	10	16	1,2	0,15	0,25	2,8	grau	100	52203
0,75	12	18	1,2	0,15	0,25	2,8	grau	100	52204
1	6	12	1,4	0,15	0,25	3,0	rot	100	52015
1	8	14	1,4	0,15	0,25	3,0	rot	100	52016
1	10	16	1,4	0,15	0,25	3,0	rot	100	52017
1	12	18	1,4	0,15	0,25	3,0	rot	100	52018
1,5	6	12	1,7	0,15	0,25	3,5	schwarz	100	52023
1,5	8	14	1,7	0,15	0,25	3,5	schwarz	100	52024
1,5	10	16	1,7	0,15	0,25	3,5	schwarz	100	52025
1,5	12	18	1,7	0,15	0,25	3,5	schwarz	100	52026
1,5	18	24	1,7	0,15	0,25	3,5	schwarz	100	52027
2,5	8	15	2,2	0,15	0,25	4,2	blau	100	52033
2,5	10	17	2,2	0,15	0,25	4,2	blau	100	52034
2,5	12	18	2,2	0,15	0,25	4,2	blau	100	52035
2,5	18	25	2,2	0,15	0,25	4,2	blau	100	52036
4	10	17	2,8	0,20	0,30	4,8	grau	100	52198
4	12	20	2,8	0,20	0,30	4,8	grau	100	52199
4	18	26	2,8	0,20	0,30	4,8	grau	100	52200
6	12	20	3,5	0,20	0,30	6,3	gelb	100	52040
6	18	26	3,5	0,20	0,30	6,3	gelb	100	52041
10	12	22	4,5	0,20	0,40	7,6	rot	100	52046
10	18	28	4,5	0,20	0,40	7,6	rot	100	52047
16	12	24	5,8	0,20	0,40	8,8	blau	100	52050
16	18	28	5,8	0,20	0,40	8,8	blau	100	52051
25	16	30	7,3	0,20	0,40	11,2	gelb	50	52056
25	22	36	7,3	0,20	0,40	11,2	gelb	50	52057
35	16	30	8,3	0,20	0,40	12,7	rot	50	52064
35	18	32	8,3	0,20	0,40	12,7	rot	50	52065
35	25	39	8,3	0,20	0,40	12,7	rot	50	52066
50	20	36	10,3	0,30	0,50	15,0	blau	50	52070
50	25	40	10,3	0,30	0,50	15,0	blau	50	52071
70	21	37	13,5	0,40	0,60	16,0	gelb	25	52074
95	25	44	14,7	0,40	0,60	18,0	rot	25	52075
120	27	48	16,7	0,45	0,70	20,0	blau	25	52076
150	32	58	19,0	0,50	1,00	23,0	gelb	25	52077

0,5 mm² / weiß / 6 mm
