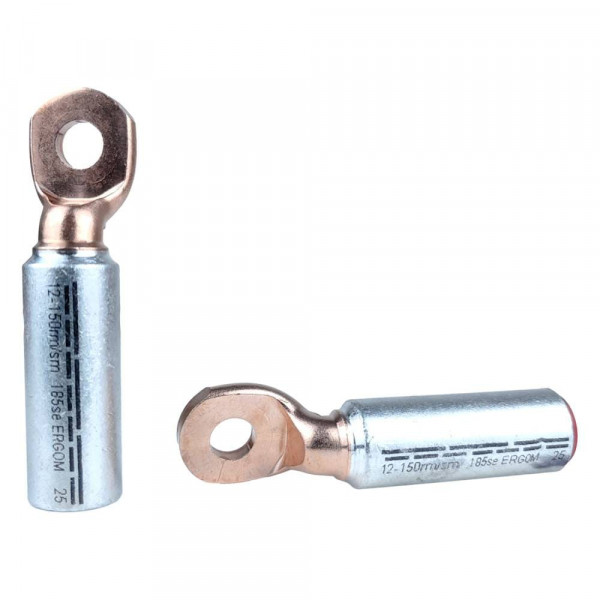

Presskabelschuhe Aluminium-Kupfer (AL/CU)

Leiterquerschnitt [mm²] / Bolzen Ø [mm]:

Artikel anfragen

Artikel-Nr.: 55205-E

AL/CU-Presskabelschuhe für die zuverlässige Verbindung von Aluminiumleitern mit Kupferschienen... mehr

Menü schließen

Produktinformationen "Presskabelschuhe Aluminium-Kupfer (AL/CU)"

AL/CU-Presskabelschuhe für die zuverlässige Verbindung von Aluminiumleitern mit Kupferschienen in Energieverteilung, PV-Anlagen, EVU- und Vorzählerbereich. Der bimetallische Aufbau sorgt für einen korrosionssicheren Übergang und minimiert Übergangswiderstände bei hohen Dauerströmen. Die galvanisch verzinnte Oberfläche und die sechskantige Verpressung nach DIN 48083 gewährleisten langzeitstabile, niederohmige Kontakte. Eingeprägte Kennziffern erleichtern die eindeutige Werkzeugzuordnung und eine normgerechte Verarbeitung.

✅ Bimetall AL/CU für galvanisch trennsichere, verlustarme Übergänge
✅ Normgerecht nach DIN 46235, geprüft nach EN IEC 61238-1-1/-1-3:2019
✅ Galvanisch verzinnt für hohe Korrosionsbeständigkeit, ideal für PV/Industrie
✅ Eindeutige Kennzeichnung von Querschnitt, Kennziffer und Werkzeugzuordnung

Technische Daten

Eigenschaft	Details
Bauart	Bimetall-Presskabelschuh AL/CU
Verpressung	Sechskant-Verpressung nach DIN 48083
Norm	DIN 46235; Prüfung EN IEC 61238-1-1/-1-3:2019
Oberfläche	Galvanisch verzinnt
Kennzeichnung	Eingeprägte Kennziffer, Querschnitt, Tool
Anwendung	PV-Anlagen, EVU-, Vorzähler- und Industrieanlagen
Zulassungen/Standards	REACH, RoHS, c UL us, EAC, PRS

MATERIAL

Eigenschaft	Details
Werkstoff	Aluminium-Kupfer (AL/CU); Cu-ETP nach DIN EN 13600; ausgeglüht (Härte F20)

Artikelvarianten

Querschnitt rm/sm [mm²]	Querschnitt re/se [mm²]	Bolzen Ø [mm]	a [mm]	d [mm]	D [mm]	c1 [mm]	c2 [mm]	E [mm]	S [mm]	W [mm]	Kennziffer	Inhalt [Stk.]	Artikel-Nr.
16	25	M8	26	5,6	12	12	12	62	4	24	12	10	55205
16	25	M10	26	5,6	12	12	12	62	4	24	12	10	55215
25	35	M8	30	6,8	12	12	12	66	4	24	12	10	55216
25	35	M10	30	6,8	12	12	12	66	4	24	12	10	55217
25	35	M12	30	6,8	12	12	12	66	4	24	12	10	55218
35	50	M8	42	8,0	14	12	12	78	4	24	14	10	55269
35	50	M10	42	8,0	14	12	12	78	4	24	14	10	55219
35	50	M12	42	8,0	14	12	12	78	4	24	14	10	55220
50	70	M8	42	9,8	16	12	12	80	5	24	16	10	55275
50	70	M10	42	9,8	16	12	12	80	5	24	16	10	55221
50	70	M12	42	9,8	16	12	12	80	5	24	16	10	55222
70	95	M8	52	11,2	18,5	12	12	91	5	24	18	10	55276
70	95	M10	52	11,2	18,5	12	12	91	5	24	18	10	55223
70	95	M12	52	11,2	18,5	12	12	91	5	24	18	10	55224
70	95	M14	52	11,2	18,5	12	12	91	5	30	18	10	55277
70	95	M16	52	11,2	18,5	15	15	97	5	30	18	10	55278
95	120	M8	56	13,0	22	12	12	95	5	24	22	10	55279
95	120	M10	56	13,0	22	12	12	95	5	24	22	10	55296
95	120	M12	56	13,0	22	12	12	95	5	24	22	10	55225
95	120	M14	56	13,0	22	12	12	95	5	30	22	10	55297
95	120	M16	56	13,0	22	15	15	101	5	30	22	10	55226
120	150	M8	56	14,7	23	12	12	95	6	24	22	10	55298
120	150	M10	56	14,7	23	12	12	95	6	24	22	10	55201
120	150	M12	56	14,7	23	15	15	101	6	30	22	10	55202
120	150	M14	56	14,7	23	15	15	101	6	30	22	10	55299
120	150	M16	56	14,7	23	15	15	101	6	30	22	10	55227
150	185	M8	60	16,3	25	12	12	101	6	24	25	10	55210
150	185	M10	60	16,3	25	12	12	101	6	24	25	10	55206
150	185	M12	60	16,3	25	15	15	109	6	30	25	10	55207
150	185	M14	60	16,3	25	15	15	109	6	30	25	10	55345
150	185	M16	60	16,3	25	15	15	109	6	30	25	10	55228
185	240	M8	60	18,3	28,5	15	15	110	6,5	30	28	10	55212
185	240	M10	60	18,3	28,5	15	15	110	6,5	30	28	10	55208
185	240	M12	60	18,3	28,5	15	15	110	6,5	30	28	10	55211
185	240	M14	60	18,3	28,5	15	15	110	6,5	30	28	10	55346
185	240	M16	60	18,3	28,5	18	18	116	6,5	36	28	10	55229
185	240	M20	60	18,3	28,5	18	18	116	6,5	36	28	10	55347
240	300	M10	70	21,0	32	15	15	122	6,5	30	32	10	55214
240	300	M12	70	21,0	32	15	15	122	6,5	30	32	10	55209
240	300	M14	70	21,0	32	15	15	122	6,5	30	32	10	55348
240	300	M16	70	21,0	32	18	18	128	6,5	36	32	10	55230
240	300	M20	70	21,0	32	18	18	128	6,5	36	32	10	55349
300	-	M10	70	23,3	34	18	18	128	7,5	36	34	10	55375
300	-	M12	70	23,3	34	18	18	128	7,5	36	34	10	55376
300	-	M14	70	23,3	34	18	18	128	7,5	36	34	10	55377
300	-	M16	70	23,3	34	18	18	128	7,5	36	34	10	55231
300	-	M20	70	23,3	34	18	18	128	7,5	36	34	10	55232
400	-	M12	73	26,0	38,5	20	20	134	10	40	38	10	55378
400	-	M14	73	26,0	38,5	20	20	134	10	40	38	10	55379
400	-	M16	73	26,0	38,5	20	20	134	10	40	38	10	55380
400	-	M20	73	26,0	38,5	20	20	134	10	40	38	10	55390

16 mm² / M8
