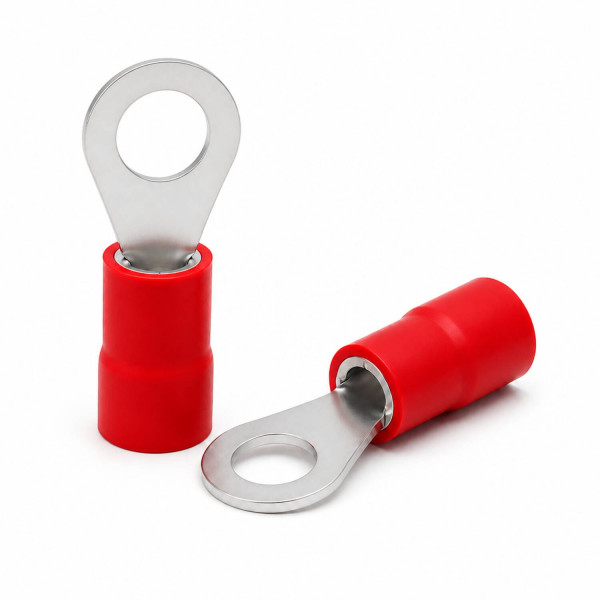

Quetschkabelschuh Ringform Schrumpfisolierung

Querschnitt / Farbe / Bolzen-Ø:

Artikel anfragen

Artikel-Nr.: 54050-A

Ringkabelschuhe mit Schrumpfisolierung für dauerhaft dichte, zugentlastete Crimpverbindungen... mehr

Menü schließen

Produktinformationen "Quetschkabelschuh Ringform Schrumpfisolierung"

Ringkabelschuhe mit Schrumpfisolierung für dauerhaft dichte, zugentlastete Crimpverbindungen in Elektroinstallation, Maschinen- und Fahrzeugbau. Farbcodierte Größen für 0,5–6 mm² erleichtern die Auswahl; die verzinnte Cu-ETP-Hülse sorgt für niedrigen Übergangswiderstand und hohe Korrosionsbeständigkeit. Der Easy-Entry-Eingang beschleunigt die Verarbeitung, die isolierte Ringform bietet zusätzlichen Berührungsschutz. Normgerecht nach DIN 46237 – ideal für vibrationsfeste, feuchtigkeitsgeschützte Anschlüsse.

✅ Schrumpfisolierung für feuchtigkeits- und zugentlastete Verbindungen
✅ Schnelle Verarbeitung durch Easy-Entry und Farbcodierung
✅ Geringer Kontaktwiderstand dank galvanisch verzinntem Cu-ETP
✅ REACH/RoHS-konform; bis 600 V einsetzbar

Technische Daten

Eigenschaft	Details
Bauform	Ringkabelschuh (Quetschkabelschuh), isoliert, Schrumpfisolierung
Norm	DIN 46237
Leiterquerschnitte	0,5–1 mm² (rot), 1,5–2,5 mm² (blau), 4–6 mm² (gelb)
Bolzen-Ø (nach DIN)	4, 5, 6, 8, 10 mm
Nennspannung	bis 600 V
Oberfläche	galvanisch verzinnt
Besonderheiten	Easy-Entry, Farbcodierung, isolierte Ringform (Berührungsschutz)
Konformität	REACH, RoHS, UL
MATERIAL – Leiterteil	Cu-ETP nach DIN EN 13600
MATERIAL – Isolation	Schrumpfisolierung (farbcodiert: rot/blau/gelb)
TEMPERATUR – Einsatztemperatur	-60 °C bis +105 °C

Artikelvarianten

Querschnitt [mm²]	Farbe	Bolzen-Ø (nach DIN)	Artikel-Nr.
0,5–1	rot	4	54050
0,5–1	rot	5	54051
0,5–1	rot	6	54052
1,5–2,5	blau	4	54055
1,5–2,5	blau	5	54056
1,5–2,5	blau	6	54057
4–6	gelb	5	99120
4–6	gelb	6	54062
4–6	gelb	8	54063
4–6	gelb	10	54064

0,5-1 mm² / rot / 4 mm
