Quetschkabelschuh, Ringform, PA isoliert

Quetschkabelschuh isoliert PA, Ringform, DIN 46237

Technische Zeichnung Quetschkabelschuh isoliert PA

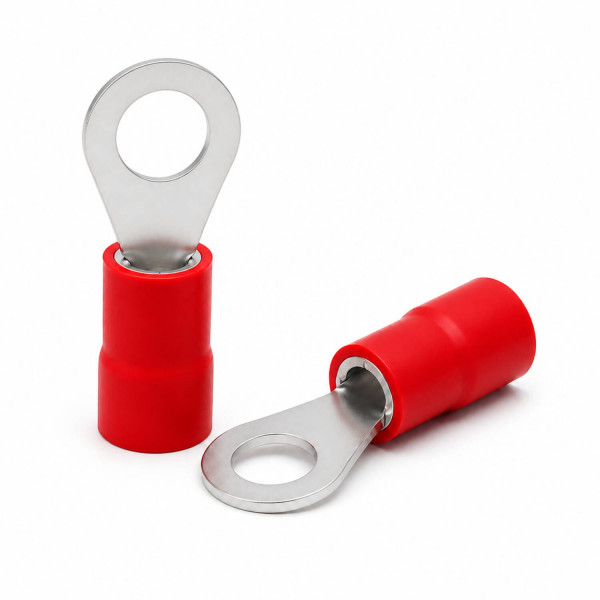

Vorschau: Quetschkabelschuh isoliert PA rot

Vorschau: Quetschkabelschuh isoliert PA, Ringform, DIN 46237

Vorschau: Technische Zeichnung Quetschkabelschuh isoliert PA

Vorteile

Kostenloser Versand ab € 129,- Bestellwert
Versand innerhalb von 24h*
30 Tage Geld-Zurück-Garantie

Querschnitt / Farbe / Bolzen-Ø:

Artikel anfragen

Artikel-Nr.: 54080-A

Isolierte Quetschkabelschuhe in Ringform für zuverlässige, niederohmige Leitungsverbindungen in... mehr

Menü schließen

Produktinformationen "Quetschkabelschuh, Ringform, PA isoliert"

Isolierte Quetschkabelschuhe in Ringform für zuverlässige, niederohmige Leitungsverbindungen in Elektroinstallation, Schaltschrankbau und Fahrzeugtechnik. Der verzinnte Kupferring sorgt für korrosionsbeständige Kontaktflächen, die transparente PA-Isolation bietet zusätzlichen Berührungsschutz und optische Crimpkontrolle. Mit Farbcodierung nach Querschnitt und Easy-Entry für schnelles Einführen des Leiters. Normgerecht nach DIN 46237 für passgenaue, sichere Verbindungen im professionellen Einsatz.

✅ Dauerhaft niedriger Übergangswiderstand durch galvanisch verzinntes Cu-ETP
✅ Schnelle, fehlerarme Montage dank Easy-Entry und Farbcodierung (rot/blau/gelb)
✅ Zusätzlicher Berührungsschutz durch transparente PA-Isolation, halogenfrei
✅ Normgerecht nach DIN 46237; REACH- und RoHS-konform, für 600 V max.

Technische Daten

Eigenschaft	Details
Bauform	Ringkabelschuh (Quetschkabelschuh)
Norm	DIN 46237
Leiterquerschnitte	0,5–1 mm² (rot), 1,5–2,5 mm² (blau), 4–6 mm² (gelb)
Bolzen-Ø (nach DIN)	3, 4, 5, 6, 8, 10 mm
Nennspannung	bis 600 V
Oberfläche	galvanisch verzinnt
Besonderheiten	Easy-Entry, Farbcodierung, transparente Isolation
Konformität	REACH, RoHS, UL
MATERIAL – Leiterteil	Cu-ETP nach DIN EN 13600
MATERIAL – Isolation	PA (Polyamid, Nylon), halogenfrei
TEMPERATUR – Einsatztemperatur	-60 °C bis +105 °C

Artikelvarianten

Querschnitt [mm²]	Farbe	Bolzen-Ø (nach DIN) [mm]	Artikel-Nr.
0,5–1	rot	3	54080
0,5–1	rot	4	54081
0,5–1	rot	5	54042
0,5–1	rot	6	54043
0,5–1	rot	8	54082
0,5–1	rot	10	54083
1,5–2,5	blau	3	54084
1,5–2,5	blau	4	54085
1,5–2,5	blau	5	54044
1,5–2,5	blau	6	54045
1,5–2,5	blau	8	54046
1,5–2,5	blau	10	54086
4–6	gelb	4	54087
4–6	gelb	5	54088
4–6	gelb	6	54047
4–6	gelb	8	54048
4–6	gelb	8	54041
4–6	gelb	10	54089

0,5-1 mm² / rot / 3 mm
