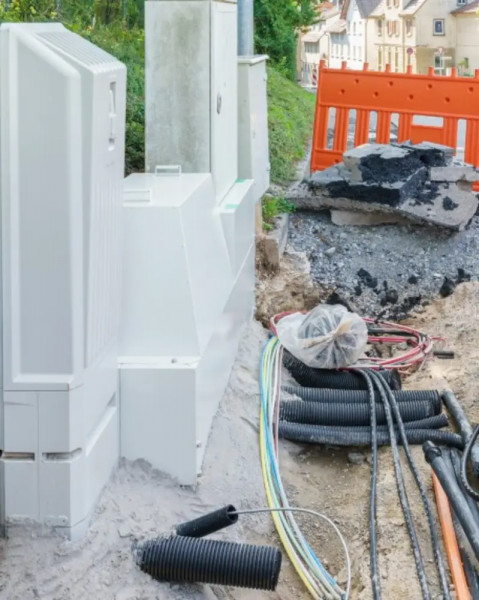

Kabelschutzrohr bei der Erdverlegung von Kabeln und Leitungen
Bei der Installation von elektrischen Kabeln und Telekommunikationsleitungen ist es von entscheidender Bedeutung, die Kabel vor Umweltschäden zu schützen. Eine der effektivsten Methoden, dies zu tun, ist die Verwendung von Kabelschutzrohren. Diese Rohre sorgen nicht nur für die Sicherheit der Kabel, sondern tragen auch zur Langlebigkeit und Funktionsfähigkeit Ihrer Elektroinstallationen bei. In diesem Leitfaden gehen wir auf die Bedeutung von Kabelschutzrohren ein, insbesondere bei der Erdverlegung, und stellen die verschiedenen verfügbaren Arten vor, wie flexible PE-HD Wellrohre und starre PVC-Optionen.
Warum sollten Sie weiterlesen? Wenn Sie ein Kabelinstallations- oder Reparaturprojekt planen, ist es unerlässlich, die Rolle des Kabelschutzes zu verstehen, um sichere, langlebige und effiziente Arbeiten zu gewährleisten. Egal, ob Sie Hochspannungs- oder Datenkabel verlegen, dieser Artikel gibt Ihnen wichtige Einblicke in Kabelschutzrohre, deren Eigenschaften und die besten Anwendungsmöglichkeiten.
Was sind Kabelschutzrohre und warum sind sie für den Kabelschutz unerlässlich?
Kabelschutzrohre sind speziell entwickelte Rohre, die Kabel vor äußeren physischen Schäden schützen. Sie sind entscheidend, um Kabel und Leitungen in verschiedenen Umgebungen, insbesondere bei der Erdverlegung, zu schützen. Diese Schutzrohre bieten eine Barriere gegen mechanische Einflüsse, Umwelteinflüsse und sogar potenziellen Schaden durch Tiere.
Durch die Bereitstellung einer robusten Schutzschicht verlängern Kabelschutzrohre die Lebensdauer der Kabel, verringern den Wartungsaufwand und sorgen für eine sicherere Installation. Ob bei der Verlegung von Stromkabeln oder Telekommunikationsleitungen, der richtige Kabelschutz ist unerlässlich, um eine langfristige Funktionsfähigkeit und Sicherheit zu gewährleisten.
Wie profitiert die Erdverlegung von Kabeln und Leitungen von Kabelschutzrohren?
Die Erdverlegung von Kabeln und Leitungen ist häufig der effizienteste und sicherste Weg, elektrische oder Kommunikationsleitungen zu verlegen. Kabelschutzrohre werden bei diesem Prozess eingesetzt, um sicherzustellen, dass die im Boden verlegten Kabel vor physikalischen Schäden, Feuchtigkeit und anderen äußeren Einflüssen geschützt sind.
Kabelschutzrohre wirken als Barriere gegen Bodendruck, Grabungsarbeiten und sogar die Aktivitäten kleiner Tiere, die Kabel beschädigen können. Mit dem richtigen Schutz sind die Kabel weniger anfällig für mechanische Schäden und Abnutzung im Laufe der Zeit, was die Wahrscheinlichkeit kostspieliger Reparaturen oder Ausfälle verringert.
Welche Hauptarten von Kabelschutzrohren gibt es?
Es gibt verschiedene Arten von Kabelschutzrohren, die jeweils für bestimmte Installationsanforderungen entwickelt wurden. Die gängigsten Typen sind:
- Flexible Kabelschutzrohre: Diese eignen sich hervorragend für Anwendungen, bei denen die Kabelverläufe enge Ecken oder unebene Flächen umschiffen müssen. Sie bieten eine hohe Flexibilität, was sie für die Installation in komplexen Verhältnissen einfach macht.
- Starre Kabelschutzrohre: Diese Arten werden hauptsächlich für Hochspannungs- oder Schwerlastkabel verwendet. Starre Rohre sind robuster und widerstandsfähiger gegen mechanische Schäden, aber weniger flexibel als ihre flexiblen Pendants.
Die Materialien, aus denen diese Schutzrohre bestehen, umfassen PE-HD (Polyethylen mit hoher Dichte), PVC und PP (Polypropylen), die jeweils einzigartige Eigenschaften wie chemische Beständigkeit, Flexibilität und UV-Schutz bieten.
Wellrohr PE-HD zur Erdverlegung
Das HDPE Wellrohr besteht aus High-Density Polyethylen, auch Hart-PE oder PE-HD genannt. Es ist ein doppelt beschichtetes flexibles Wellrohr. Das PE-HD Wellrohr ist außen gewellt und hat eine glatte Innenschicht. Die glatte Innenschicht erleichtert den Kabeleinzug enorm und kann somit Kosten bei der Installation einsparen. Durch die geringe Reibung ist es möglich, mehrere Leitungen ohne Klemmen in das Wellrohr einzuziehen. Nachträgliche Kabeleinführungen sind durch die glatte Innenschicht ebenfalls einfacher durchzuführen. Die geriffelte Außenschicht ermöglicht das leichte Fixieren oder Anbinden der Kabelschutzrohre. Das PE-HD Wellrohr weist eine Druckfestigkeit von 450N auf.
Das Wellrohr ist halogenfrei und besitzt eine einseitig aufgesteckte Muffe, sowie eine Einzugshilfe. Mit der aufgesteckten Muffe können die flexiblen Kabelschutzrohre miteinander verbunden werden. Durch die Verwendung eines Dichtringes ist die Schutzklasse IP 67 für die Durchmesser bis 110mm bzw. 160mm gegeben. Das PE-HD Wellrohr ist als rotes Kabelschutzrohr und schwarzes Kabelschutzrohr erhältlich. Weitere Farben sind auf Anfrage möglich. Optionales Zubehör zu dem PE-HD Wellrohr sind Muffen, Abstandshalter, Verschlussstopfen und Profildichtringe.
Kabelbinder bei erdverlegten Elektroinstallationen
Zum Fixieren von Erdkabeln oder Schutzrohren können Edelstahlkabelbinder im Erdreich verwendet werden. Edelstahlkabelbinder des Typs 304 rostfrei sind temperatur- und witterungsbeständig. Edelstahlkabelbinder sind außerdem unempfindlich gegen Korrosion und Abrieb. Durch den Ball-Lock-Verschluss sind die Edelstahlkabelbinder besonders sicher im Verschluss. Edelstahlkabelbinder haben zudem eine extrem hohe Zugkraft.
Schrumpfschläuche und Gelmuffen für Erdkabel
Erdverlegte Kabel sind dank ihrer PVC-Ummantelung vor Feuchtigkeit geschützt. Wenn die Ummantelung beschädigt ist, kann eine wärmeschrumpfende Reparaturmanschette hilfreich sein.
Ebenfalls geeignet für Elektroinstallationen im Erdreich sind mittelwandige Schrumpfschläuche mit Kleber sowie dickwandige Schrumpfschläuche mit Kleber. Der Kleber schützt die Elektroinstallation vor dem Eindringen von Feuchtigkeit.
Für den Tiefbau ist der Spezial-Schrumpfschlauch mit Korrosionsschutzkleber ideal. Der mittelwandige Spezialschrumpfschlauch schützt vor mechanischen Einwirkungen wie Abrieb und Stößen. Durch den Korrosionsschutzkleber ist der Wärmeschrumpfschlauch auch für die Isolation beim Spleißen von Kupferadern in der Fernmeldetechnik geeignet. Ebenfalls kann der Spezialschrumpfschlauch bei Endverschlüssen oder zum Schutz von Erdankern im Tiefbau verwendet werden. Der Schrumpfschlauch mit Korrosionsschutzkleber hat ein geringes Gewicht und eine hohe Flexibilität, so dass er sich im Niederspannungsbereich sehr gut einsetzen lässt.
Für geschützte Kabelverbindungen oder Kabelabzweigungen unter der Erde sind Gelmuffen schnell und einfach anzuwenden. Gelmuffen schützen vor mechanischen Einwirkungen. Außerdem isolieren und dichten die Kabelverbindungen ab. Weitere Informationen zu Gelmuffen finden Sie in unserem Blogartikel: Was ist eine Gelmuffe und wofür brauche ich sie?
FAQ - Kabelschutzrohre bei der Erdverlegung von Kabeln und Leitungen
1. Was sind Kabelschutzrohre und warum werden sie bei der Erdverlegung verwendet?
Kabelschutzrohre werden genutzt, um Erdkabel vor mechanischen Einflüssen wie Druck, Reibung und Vandalismus zu schützen. Sie verhindern Schäden an den Kabeln, die durch äußere Einwirkungen oder Beschädigungen während der Verlegung entstehen könnten. Dadurch wird die Lebensdauer der Kabel verlängert und Reparaturen werden vereinfacht.
2. Welche Materialien werden für Kabelschutzrohre verwendet?
Kabelschutzrohre sind in verschiedenen Materialien erhältlich, darunter PVC, PP und PE (Polyethylen). Die Wahl des Materials hängt von der Art der Kabel und den spezifischen Anforderungen wie Flexibilität, Druckfestigkeit oder Temperaturbeständigkeit ab.
3. Was sind die Vorteile von PE-HD Kabelschutzrohren?
PE-HD Kabelschutzrohre bieten eine hohe Schlag- und Druckfestigkeit. Die glatte Innenschicht erleichtert das Einziehen von Kabeln und verringert die Reibung, was die Installation schneller und kostengünstiger macht. Zudem sind sie halogenfrei und besitzen eine gute chemische Beständigkeit.
4. Was ist der Unterschied zwischen starren und flexiblen Kabelschutzrohren?
Starre Kabelschutzrohre bieten eine höhere Stabilität und werden meist für Hoch- und Höchstspannungskabel verwendet. Flexible Kabelschutzrohre, wie PE-HD Wellrohre, sind leichter zu verlegen, besonders in schwierigen Geländeformen, und bieten eine gute Anpassungsfähigkeit.
5. Wie werden Kabelschutzrohre miteinander verbunden?
Kabelschutzrohre können mit speziellen Muffen verbunden werden, die entweder aufgesteckt oder mit Dichtringen versehen sind, um eine dichte Verbindung zu gewährleisten. Diese Technik ermöglicht eine wasserdichte und sichere Verlegung.
6. Was sind Schrumpfschläuche und Gelmuffen und wie werden sie eingesetzt?
Schrumpfschläuche und Gelmuffen werden verwendet, um Kabelverbindungen unter der Erde zu isolieren und vor Feuchtigkeit zu schützen. Schrumpfschläuche bieten mechanischen Schutz und verhindern das Eindringen von Wasser, während Gelmuffen durch eine Dichtschicht ebenfalls für Isolierung sorgen und vor äußeren Einflüssen schützen.
7. Was sind Edelstahlkabelbinder und wie werden sie verwendet?
Edelstahlkabelbinder werden verwendet, um Kabel und Kabelschutzrohre im Erdreich zu fixieren. Sie sind robust, wetterbeständig und bieten eine hohe Zugkraft, was sie besonders geeignet für den Einsatz in schwierigen Umgebungen macht.
8. Kann man nachträglich Kabel in bereits verlegte Kabelschutzrohre einziehen?
Ja, das nachträgliche Einziehen von Kabeln in Kabelschutzrohre ist durch die glatte Innenschicht und das geringe Gewicht der Rohrmaterialien wie PE-HD wesentlich erleichtert. Dies ermöglicht eine kostengünstige Nachrüstung oder Reparatur.
9. Sind Kabelschutzrohre in verschiedenen Farben erhältlich?
Ja, Kabelschutzrohre gibt es in verschiedenen Farben, wobei Rot und Schwarz am gängigsten sind. Spezielle Farbanfragen für unterschiedliche Anwendungen sind auf Anfrage möglich.
10. Welche speziellen Anforderungen gibt es bei der Verwendung von Kabelschutzrohren im Straßenbau?
Im Straßenbau sind flexible PE-HD Kabelschutzrohre aufgrund ihrer Biegsamkeit und hohen Druckfestigkeit besonders geeignet. Sie schützen Kabel vor mechanischen Belastungen durch Verkehr und Witterungseinflüsse. Auch hier ist es wichtig, dass die Kabelschutzrohre einfach zu verlegen sind und eine hohe Beständigkeit aufweisen.
Ihre Vorteile bei EMC-Direct: Direktbestellung, Zubehör und professionelle Beratung
Erdverlegte Kabel benötigen einen besonderen Schutz. Durch flexible oder starre Kabelschutzrohre können die Erdkabel gut geschützt werden. Flexible Kabelschutzrohre aus PE-HD sind besonders leicht zu installieren und bieten unter anderem im Straßenbau einen sehr guten Kabelschutz. Spezielle Schrumpfschläuche, Gelmuffen und Edelstahlkabelbinder werden im Tiefbau ebenfalls verwendet.
