Dieser Beitrag von Thaddäus Nagy erschien erstmals am 09. Februar 2025 auf photovoltaik.eu und wurde für emc-direct.de redaktionell ergänzt.
Montagefehler zählen in der Praxis zu den häufigsten Gründen für Schäden und Leistungsverluste an Photovoltaikanlagen. Häufig entstehen sie durch Unwissenheit, Zeitdruck oder den Einsatz ungeeigneter Materialien. Für Installateure und Planer ist deshalb entscheidend, typische Schwachstellen früh zu erkennen und konsequent abzustellen – denn viele Probleme zeigen sich nicht sofort, sondern entwickeln sich schleichend über Monate oder Jahre.
Der Beitrag bündelt die wichtigsten Risikofelder und ordnet sie so ein, dass sie im Projektalltag direkt nutzbar sind.
Ergänzend wurde das Thema auch in einem Fachbeitrag von EMC-direct auf photovoltaik.eu aufgegriffen.
Warum Montagefehler langfristig so teuer werden können
Anders als bei offensichtlichen Defekten liegt die Tücke vieler Montagefehler darin, dass sie zunächst unauffällig bleiben. Mechanische Spannungen in Modulen, unzureichender Schutz gegen Witterungseinflüsse oder Schwächen in der Elektroinstallation können die Effizienz dauerhaft mindern. Kommen dann noch UV-Strahlung, Temperaturwechsel und Feuchtigkeit hinzu, beschleunigt sich die Alterung einzelner Komponenten – mit Auswirkungen bis hin zu Ausfällen ganzer Stränge.
Mechanik und Dachausführung: Wenn die Basis nicht stimmt
Ein besonders häufiges Problem ist die unsachgemäße Montage der Module. Werden Solarmodule nicht gemäß Vorgaben installiert, kann es zu mechanischen Spannungen kommen, die die Struktur des Moduls belasten. Die Folgen reichen von feinen Zellschäden bis zu sichtbaren Beschädigungen – und damit zu messbaren Ertragsverlusten.
„Diese kann zu mechanischen Spannungen in den Modulen führen, die im schlimmsten Fall Risse in den Solarzellen oder dem Glas verursachen.“
Quelle: EMC-direct, veröffentlicht auf photovoltaik.eu
Kritisch wird es, wenn sich solche Schäden mit Feuchtigkeitseintritt koppeln: Dann steigt die Anfälligkeit für weitere Degradation. Auf dem Dach kommen zusätzliche Risiken hinzu. Provisorische Dachdurchführungen oder eine Kabelführung, die dauerhaft UV-belastet ist, können Kabel spröde werden lassen. Wird die Isolierung in der Folge aufgescheuert, ist der Weg zu Kurzschlüssen und Folgeschäden an Komponenten nicht weit.
Praxisfokus: Kabelführung auf dem Dach
In der Ausführung zählt jedes Detail. Eine Dachdurchführung „über die angehobene Dachpfanne“ wirkt kurzfristig schnell gelöst, führt langfristig jedoch häufig zu Undichtigkeiten und mechanischer Belastung der Leitungen. Im Ergebnis steigen Reparaturaufwand und Risiko ungeplanter Stillstände – beides Faktoren, die Betreiber besonders teuer bezahlen.
Elektroinstallation und Erdung: Sicherheit beginnt im Detail
Neben der mechanischen Montage entscheidet die Qualität der Elektroinstallation über Sicherheit und Zuverlässigkeit. Eine fachgerechte Erdung ist dabei ein zentrales Element, um das System vor Überspannungen zu schützen und Störungen zu vermeiden.
„Eine ordnungsgemäße Erdung ist daher essenziell, um Überspannungen und elektromagnetische Interferenzen zu vermeiden.“
Quelle: EMC-direct, veröffentlicht auf photovoltaik.eu
Fehler bei der Erdung können nicht nur elektronische Komponenten beschädigen, sondern auch das Risiko elektrischer Unfälle erhöhen. Für Fachbetriebe in Deutschland heißt das: Schutzkonzept, Materialauswahl und Ausführung müssen zusammenpassen – und bei der Abnahme konsequent geprüft werden.
Kabelmanagement unter Witterungseinfluss: Der unterschätzte Dauerstress
Photovoltaikanlagen sind ständig anspruchsvollen Witterungsbedingungen ausgesetzt. Wird bei Montage und Materialwahl kein ausreichender Schutz gegen Feuchtigkeit, Schmutz und UV-Strahlung berücksichtigt, drohen Korrosion, Isolationsfehler und vorzeitige Materialermüdung.
„UV-Strahlung, Temperaturschwankungen und Feuchtigkeit können Komponenten des Kabelmanagements altern lassen und brüchig machen.“
Quelle: EMC-direct, veröffentlicht auf photovoltaik.eu
Auch schlecht geführte Kabel erhöhen das Risiko, dass Isolierungen beschädigt werden – etwa durch Feuchtigkeit, Korrosion oder Scheuern. In der Praxis resultieren daraus nicht selten Wechselrichterausfälle, weil die Geräte auf eine konstante und störungsfreie Spannungszufuhr angewiesen sind. Solche Ausfälle sind kostspielig und binden Zeit, die auf Baustellen meist knapp ist.
Freiflächenanlagen: Zusätzliche Risiken durch Tiere, Schnee und Betrieb
In Freiflächenanlagen kommen besondere Belastungen hinzu. Lose oder unter Modulen hängende Kabel können zur Gefahr werden, wenn Tiere sich darin verfangen. Gleichzeitig erhöht zusätzliches Gewicht durch Schnee oder Eis die mechanische Belastung. Ein konsequentes Kabelmanagement reduziert diese Risiken, entlastet Anschlussdosen und Steckverbindungen und minimiert Schäden – auch bei Pflegearbeiten wie dem Mähen.
Fazit: Weniger Improvisation, mehr Standard
Montagefehler sind selten „ein einzelner Patzer“. Häufig handelt es sich um eine Kette kleiner Unsauberkeiten, die unter realen Umweltbedingungen zu Leistungsverlusten, Ausfällen und erhöhten Wartungskosten führt. Wer Planung, Material und Ausführung sauber verzahnt, reduziert Risiken spürbar – und schützt Ertrag und Sicherheit über die gesamte Laufzeit der Anlage.
Vertiefende Informationen zu häufigen Schadensursachen und präventiven Maßnahmen bietet das kostenlose Whitepaper zum sicheren Betrieb von Photovoltaikanlagen.
Häufig gestellte Fragen
Welches Schutzrohr eignet sich für welchen Einsatzbereich bei PV-Anlagen? Die Materialwahl hängt direkt vom Verlegeort ab. Bei Freiflächenanlagen mit kombinierter ober- und unterirdischer Kabelführung empfiehlt sich das Wellrohr / Leerrohr HDPE UV-stabil innen glatt: ungeschlitzt, 450 N druckfest, UV-beständig für mindestens 10 Jahre und mit integrierter Einzugshilfe für schnelle Installation. Für rein oberirdische Anwendungen – etwa an Modultischen oder auf Flachdächern – sind PP-UV-Schutzrohre die leichtere und kostengünstigere Wahl. Für die reine Erdverlegung eignen sich HDPE-Wellrohre ohne UV-Modifikation.
Bis zu welcher Schutzklasse ist das HDPE UV-Wellrohr einsetzbar – und was wird dafür benötigt? Im Grundzustand erreicht das Rohr IP40. Für den vollständigen Schutz im Außeneinsatz wird das System aus zwei Komponenten zusammengestellt: Der Profildichtring für Wellrohr / Leerrohr HDPE dichtet die Verbindung ab und ermöglicht IP67 – vollständige Staubdichtheit und Schutz gegen zeitweiliges Untertauchen. Die Verbindungsmuffe für HDPE Wellrohre / Leerrohre aus PE verbindet die Rohrabschnitte mechanisch zuverlässig, ist temperaturbeständig von -45°C bis +60°C und chemikalienbeständig – wichtig bei Freiflächenanlagen in landwirtschaftlicher Umgebung. Beide Komponenten zusammen bilden ein vollständiges, normgerechtes Rohrsystem für PV-Anlagen.
Welche Kabelbinder eignen sich für Dach-, Freiflächen- und Agri-PV-Anlagen? Der Anlagentyp und die geforderte Lebensdauer entscheiden über die Materialwahl. Bei Dachanlagen mit einer Auslegung von rund 15 Jahren empfehlen sich HPER UV-Kabelbinder – UV-stabilisiert, hochfest und speziell für diesen Zeitraum ausgelegt. Freiflächenanlagen laufen häufig 20 Jahre und länger: Hier sind Kabelbinder aus PA12 die richtige Wahl – mit einer voraussichtlichen UV-Beständigkeit von 20+ Jahren, einer Zugfestigkeit bis 540 N und einem Temperaturbereich von –40°C bis +85°C. Bei Agri-PV-Anlagen kommt ein weiterer Faktor hinzu: Dünge- und Pflanzenschutzmittel greifen viele Kunststoffe chemisch an. PA12 ist mit exzellenter Beständigkeit gegen Öle, Lösungsmittel, Laugen und Salzwasser hier klar überlegen gegenüber dem sonst verbreiteten PA66. Edelstahlkabelbinder sind die langlebigste Option, wenn chemische Belastung und mechanische Beanspruchung gleichzeitig und dauerhaft auftreten.

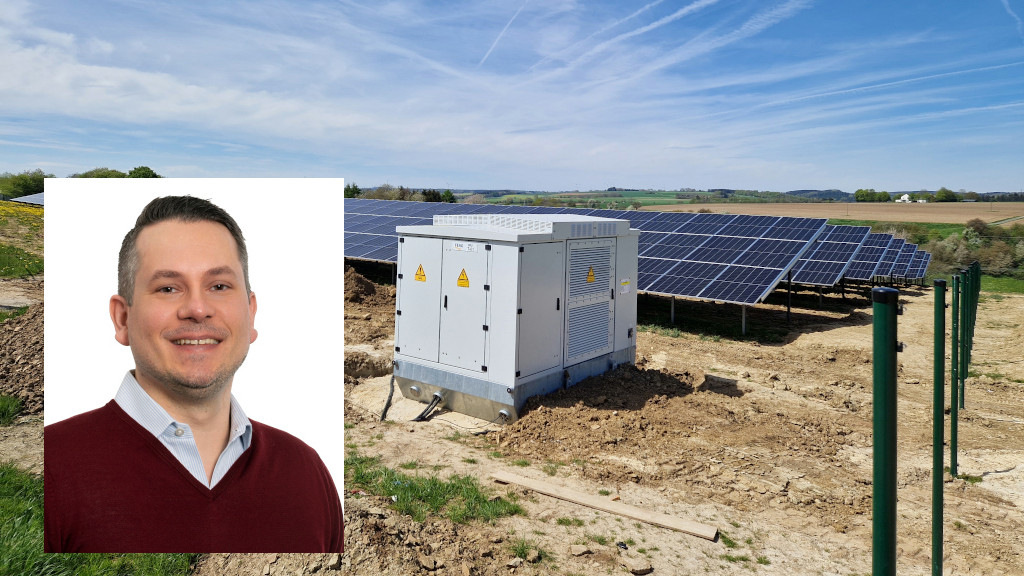

Autor: Thaddäus Nagy, Geschäftsführer EMC-direct
Quelle & weitere Informationen: www.photovoltaik.eu
