PV Anlage Verkabelung: Sichern Sie Leistung durch korrekte Verkabelung
Die korrekte Verkabelung einer PV-Anlage ist entscheidend für die Sicherheit, Effizienz und Lebensdauer Ihrer Photovoltaikanlage. Von der Wahl des richtigen Kabelquerschnitts bis zur Verbindung der Module – jeder Schritt beeinflusst die Leistung. Im Folgenden erfahren Sie, wie Sie Ihre PV-Module sicher und fachgerecht verkabeln und typische Fehler vermeiden.
Grundlagen der einer PV-Anlagen-Verkabelung
Bevor Sie mit der Installation Ihrer PV-Module beginnen, ist es wichtig, die grundlegenden Komponenten und Normen der Verkabelung zu verstehen. Eine korrekte Planung reduziert späteren Aufwand und erhöht die Effizienz Ihrer Solaranlage.
Wichtige Komponenten der Verkabelung
Die Verkabelung einer PV-Anlage umfasst mehrere essentielle Teile:
- PV-Module: Erzeugen Gleichstrom (DC) aus Sonnenlicht.
- Solarkabel: Spezielle Kabel für hohe UV- und Temperaturbeständigkeit.
- Wechselrichter: Wandelt Gleichstrom in Wechselstrom (AC) für das Stromnetz.
- Einspeisepunkt: Anschluss an Hausnetz oder Stromversorger.
- Kabelkanäle & Installationsrohre: Schutz der Kabel vor Witterung, mechanischer Belastung und Tierbissen.
Schutzeinrichtungen für sichere PV-Anlagen
Neben der korrekten Verkabelung sind Schutzkomponenten unverzichtbar für den sicheren Betrieb Ihrer Photovoltaikanlage:
- DC-Freischalter (Lasttrennschalter): Ermöglicht das spannungsfreie Schalten der DC-Seite zwischen Modulen und Wechselrichter – essentiell für Wartungsarbeiten und im Brandfall. Pflicht nach DIN VDE 0100-712.
- Überspannungsschutz Typ 1 + Typ 2: Schützt die Anlage vor Blitzeinschlägen und Überspannungen aus dem Netz. Typ 1 wird am Hausanschluss installiert, Typ 2 am Wechselrichter (gemäß DIN VDE 0100-443 und 0100-534).
- Leitungsschutzschalter (AC-seitig): Sichert die Wechselstromseite zwischen Wechselrichter und Einspeisepunkt gegen Überlast und Kurzschluss ab.
- FI-Schutzschalter (RCD): Schützt vor gefährlichen Fehlerströmen – insbesondere wichtig bei PV-Anlagen mit Kontakt zu geerdeten Bauteilen.
- Kabelschutz durch Verschraubungen & Rohre: EMC-direct bietet UV-beständige Kabelverschraubungen (M16–M32, IP68) und Kabelschutzschläuche zum Schutz vor mechanischer Beschädigung, Witterung und Nagetieren.
DC- vs. AC-Seite
| Merkmal | Gleichstromseite (DC) | Wechselstromseite (AC) |
|---|---|---|
| Bereich | PV-Module bis Wechselrichter | Wechselrichter bis Einspeisepunkt |
| Kabeltyp | Spezielle Solarkabel (UV- & witterungsbeständig) | Standard-NYM-Leitungen oder Erdkabel |
| Material | Meist feindrähtige Kupferkabel, verzinnt | Kupfer- oder Aluminiumleiter |
| Spannung | Typisch 600-1.000 V DC (Wohngebäude) | Niederspannung (230V / 400V AC) |
| Normen | DIN VDE 0100-520 & DIN VDE 0100-712 | DIN VDE 0100 Teil 410 & 540 |
Normen & Richtlinien
Für die PV-Anlagen-Verkabelung gelten klare Sicherheits- und Qualitätsstandards:
- DIN VDE 0100-520: Elektrische Installationen von PV-Anlagen, Schutz gegen elektrische Schläge.
- DIN VDE 0100-540: Anforderungen an Kabel, Leitungen und Schutzmaßnahmen bei Gleichstrom.
- Erdungspflicht: Schutz vor Überspannungen und elektrischen Schlägen.
- Schutzmaßnahmen: Kabel müssen UV-beständig, gegen Tierbisse geschützt und korrekt verlegt sein.
Tipp: Eine fachgerechte Erdung und die Verwendung geprüfter Solarkabel verringern das Risiko von Leistungseinbußen und erhöhen die Lebensdauer Ihrer Photovoltaikanlage.
Verkabelung PV Anlage – Planung der Kabelwege
Die sorgfältige Planung der Kabelwege ist entscheidend, um Leistungsverluste zu minimieren, die Sicherheit zu gewährleisten und die Module optimal an den Wechselrichter anzuschließen.
Kabelwege & Verlegung
- Kabel sollten möglichst kurze Wege vom Modul zum Wechselrichter haben.
- Vermeiden Sie scharfkantige Stellen und äußere Einflüsse wie Hitze oder Nässe.
- Nutzen Sie Kabelkanäle oder Installationsrohre von EMC-direct, um die Leitungen mechanisch zu schützen.
Checkliste für sichere Kabelverlegung:
- Keine unnötigen Bögen oder Verdrehungen.
- Kabel so verlegen, dass Wasser ablaufen kann.
- Schutz vor Nagetieren und mechanischer Beschädigung.
Kabellänge & Querschnitt
Die Auswahl von richtiger Kabellänge und Querschnitt ist entscheidend, um Leistungsverluste zu vermeiden. Längere Kabel benötigen größere Querschnitte.
| Stromstärke (A) | Kabellänge bis 10 m | Kabellänge bis 20 m | Hinweis |
|---|---|---|---|
| 8 A | 2,5 mm² | 4 mm² | Für kleine Strings (4-8 Module) |
| 16 A | 4 mm² | 6 mm² | Für mittlere Strings (8-12 Module) |
| 25 A | 6 mm² | 10 mm² | Für große Strings (12+ Module) |
Tipp: Kürzere Kabelwege reduzieren Leistungsverluste, erhöhen die Effizienz und senken Materialkosten.
Optimale Anordnung der PV-Module
- Reihenschaltung: Erhöht Spannung, aber Spannungsausfall bei Fehler möglich.
- Parallelschaltung: Erhöht Stromstärke, reduziert Ausfallrisiko einzelner Module.
- Strings richtig planen: Gleiche Module in Reihe, gleiche Stränge parallel, um maximale Leistung zu erzielen.
Schritt-für-Schritt-Anleitung zur PV-Anlagen-Verkabelung
Die korrekte PV-Anlagen-Verkabelung ist entscheidend, um Sicherheit, Effizienz und Lebensdauer Ihrer Photovoltaikanlage zu gewährleisten. Gehen Sie dabei wie folgt vor:
- Planung der Kabelwege: Planen Sie die Kabelwege bereits vor der Montage. Achten Sie darauf, dass DC- und AC-Leitungen getrennt verlaufen.
- Auswahl des richtigen Kabelquerschnitts: Berechnen Sie anhand der Stromstärke und Kabellänge den passenden Querschnitt.

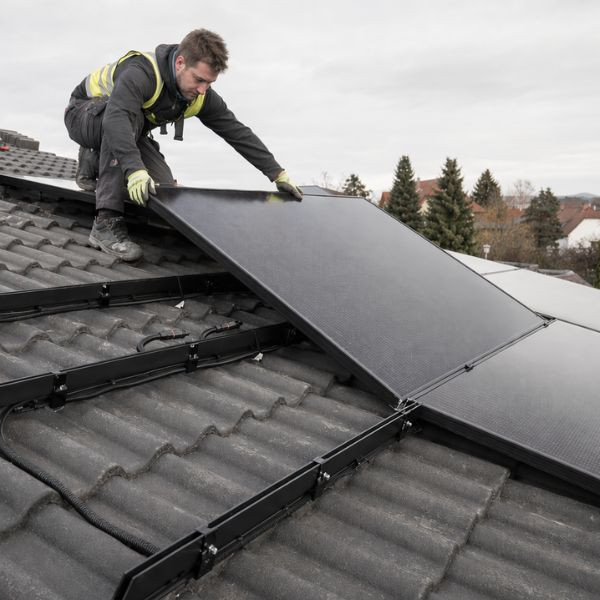

- Montage der Solarmodule: Befestigen Sie die Module sicher auf der Unterkonstruktion.
- Verbindung der PV-Module (Strings): Verbinden Sie die Module und achten Sie penibel auf die Polung.
- Erdung & Schutzmaßnahmen: Alle Metallteile und Kabeltrassen müssen ordnungsgemäß geerdet sein.
- Anschluss an den Wechselrichter: Führen Sie die Leitungen zum Wechselrichter und prüfen Sie alle Sicherheitsabstände.
- Prüfung & Inbetriebnahme: Messen Sie Spannungen vor dem ersten Einschalten.
Fehlervermeidung bei der Verkabelung
| Fehler | Risiko | Lösung EMC-direct |
|---|---|---|
| Falsche Polung der Module | Kurzschluss, Leistungsverlust | Markierung und Kontrolle vor Anschluss |
| Kabel zu dünn | Spannungsverlust, Überhitzung | Passenden Querschnitt wählen |
| Kabel zu lang | Leistungsverluste, unübersichtlich | Optimale Kabellängen berechnen |
| Unzureichende Erdung | Stromschlag, Versicherungsprobleme | Fachbetrieb Erdung prüfen lassen |
| Unsachgemäße Montage | Leistungseinbußen | Montage nach Herstelleranleitung |
Tipp: Dokumentieren Sie jeden Schritt der Verkabelung und führen Sie Fotos oder Pläne der Kabelwege. Das erleichtert spätere Wartung und Fehlersuche.
Fazit: Fehlerfreie PV-Anlagen-Verkabelung für maximale Leistung
Eine ordnungsgemäße Verkabelung von PV Anlagen ist die Grundlage für einen reibungslosen Betrieb. Fehlerhafte Kabelquerschnitte, zu lange Kabelwege oder unsachgemäße Erdung führen zu Leistungsverlusten, Sicherheitsrisiken und erhöhtem Wartungsaufwand.
Sie haben noch Fragen zur PV-Anlagen-Verkabelung?
Welche Kabelarten eignen sich für die Verkabelung von Photovoltaikanlagen?
Für die PV-Anlagen-Verkabelung werden speziell isolierte Solarkabel verwendet, die UV- und witterungsbeständig sind. Kupferleiter sind üblich, da sie geringe Leitungsverluste bieten.
Wie wähle ich den richtigen Kabelquerschnitt für meine PV-Anlage?
Der Querschnitt hängt von Stromstärke, Länge der Wege und zulässigem Leistungsverlust ab. Die Berechnung sollte nach DIN VDE 0100-520 erfolgen.
Warum ist Erdung bei der Verkabelung von PV-Anlagen notwendig?
Die Erdung schützt Menschen vor elektrischen Schlägen und die Anlage vor Überspannungsschäden.
Wie lang dürfen Kabel in einer PV-Anlage maximal sein?
Es gibt keine fixe Grenze, aber der Spannungsfall sollte auf der DC-Seite idealerweise zwischen 1-3 % begrenzt werden.
