- 1. Warum Kabelschutz in PV-Anlagen oft unterschätzt wird
- 2. UV‑Beständigkeit: Materialien, Additive, Nachweise
- 3. Einsatzbereiche trennen: Dach/Außen, Erdreich, Beton
- 4. Druckanforderungen im Erdreich (Hinweise)
- 5. Tierverbiss in PV-Parks: Maßnahmen mit Augenmaß
- 6. Beschaffung & Nachweise (DE/EU)
- 7. Auswahlhinweise & Produktbeispiele
- 8. Fazit: Systemqualität durch passende Rohrwahl
Warum Kabelschutz in PV-Anlagen oft unterschätzt wird

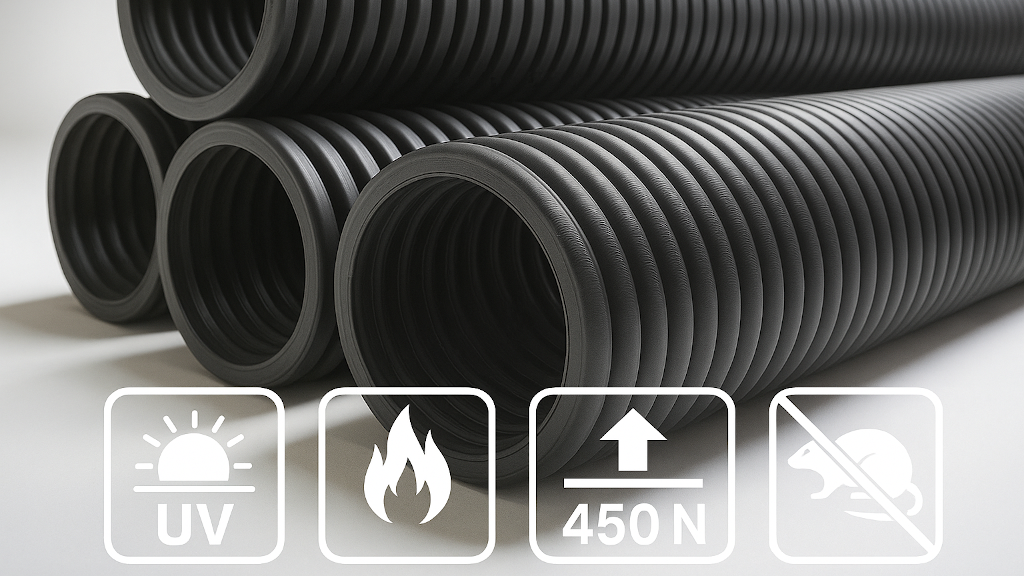

Photovoltaikanlagen bestehen nicht nur aus Modulen, Leitungen und Wechselrichtern. Auch Schellen, Clips und insbesondere Schutzrohre beeinflussen Lebensdauer und Betriebssicherheit. Ungeeignete Standard‑Leerrohre auf Dächern werden durch UV‑Strahlung schnell spröde – mit Risiken für Kabelmäntel, Dichtungen und Ertrag.
UV‑Beständigkeit: Materialien, Additive, Nachweise
Schwarze Färbung ist kein UV‑Nachweis. UV‑Strahlung baut Polymere schleichend ab; ohne Stabilisierung verlieren Kunststoffe Zähigkeit und können reißen. Für Außen‑ und Dachmontage sind langzeit‑UV‑stabilisierte Typen Pflicht. Im PV‑Umfeld bewährt: PP‑UV, HDPE‑UV und – in UV‑stabilisierter Ausführung – PVC‑U mit abgestimmten Additivpaketen. Maßgeblich sind geprüfte Compounds und belastbare Nachweise (z. B. Prüfungen nach ISO 4892‑2). Standard‑PVC‑Installationsrohre ohne UV‑Nachweis (z. B. FBY, FFKuS) sind für Außen‑ und Dachanwendungen nicht geeignet.
Einsatzbereiche trennen: Dach/Außen, Erdreich, Beton
- Dach & Außenstrecken: Ausschließlich langzeit‑UV‑stabilisierte Rohre verwenden (PP‑UV, HDPE‑UV oder PVC‑U in UV‑beständiger Ausführung mit Nachweis). Standard‑Installations‑/Unterputz‑/Hohlwand‑Leerrohre (inkl. üblicher PVC‑Installationswellrohre wie FBY/FFKuS u. a.) im Freien meiden.
- Erdreich: Druckfestigkeit auf den Lastfall auslegen. Für große Solarparks werden häufig hohe Druckfestigkeiten gefordert. Konkrete Klassen den Hersteller‑Datenblättern entnehmen.
- Beton/Überbetonierung: Nur Rohre einsetzen, die ausdrücklich als betongeeignet ausgewiesen sind. Leichte Erdreich‑Rohre sind hierfür typischerweise nicht freigegeben.
- Brandschutz/halogenfrei: In sicherheitsrelevanten Bereichen halogenfreie, flammwidrige Typen vorsehen; Zielkonflikte (Schlagzähigkeit/Kosten) berücksichtigen.
Druckanforderungen im Erdreich (Hinweise)
Die erforderliche Druckfestigkeit hängt von Verlegeart, Verdichtung, Verkehrs- und Punktlasten ab. Für Erdverlegung in großen Solarparks werden häufig Werte über 750 N gefordert. Norm- und Klassenzuordnung sowie zulässige Verlegearten sind herstellerabhängig im Datenblatt zu prüfen.
Tierverbiss in PV-Parks: Maßnahmen mit Augenmaß
„Mardersicher" bedeutet Risikoreduktion, keinen absoluten Schutz. Bewährt sind chemisch neutrale, geschmacksarme Kunststoffe (z. B. PA, PP) und glatte, harte Oberflächen, an denen Markierungsgerüche schlechter haften. Spezielle Additive/Formulierungen können im Außenbereich unterstützen. In Hotspots erhöhen metallummantelte oder hybridverstärkte Systeme die Widerstandsfähigkeit.
Beschaffung & Nachweise (DE/EU)
- Standard‑Installations‑/Unterputzrohre nicht auf Dächern einplanen.
- UV‑Prüfberichte (z. B. ISO 4892‑2), Druckfestigkeit, Temperaturbereich und ggf. Brandangaben anfordern.
- IP‑Schutz hängt vom Verbindersystem (Muffen/Kupplungen, Dichtmassen) ab – Datenblatt prüfen.
- Für Erdverlegung gelten einschlägige Installationsnormen und Projektspezifikationen; konkrete Normzuordnung erfolgt über das Produktdatenblatt.
Auswahlhinweise & Produktbeispiele
- HDPE‑UV (ungeschlitzt, mit Zugdraht) – für erdverlegte PV‑/RES‑Anwendungen; Betonüberdeckung nur bei ausdrücklicher Freigabe. Link: HDPE‑Wellrohr (UV, 10 Jahre)
- PP‑UV Wellrohr (langzeit‑UV‑beständig) – für Außen‑/Dachtrassen; Druck‑/Temperatur‑/Biegeradius und Befestigungssysteme projektspezifisch verifizieren. Link: PP‑Wellrohr (UV)
- Compound‑Lösungen – kombinieren UV‑Stabilisierung, Druckfestigkeit und ggf. Brandschutz; Auswahl strikt nach Projektspezifikation und Datenblatt.
Fazit: Systemqualität durch passende Rohrwahl
UV‑beständige Schutzrohre sind im PV‑Kabelschutz zentral. Wer Einsatzbereiche sauber trennt (Dach/Außen vs. Erdreich), PP‑UV, HDPE‑UV oder PVC‑U in UV‑stabilisierter Ausführung gezielt auswählt, hohe Druckanforderungen im Erdreich berücksichtigt (Richtwert: > 750 N) und belastbare Nachweise (UV‑Prüfungen, IP‑Schutz gemäß Datenblatt) einfordert, reduziert Ausfälle und Nacharbeiten und erhöht die Anlagenverfügbarkeit.
Geschäftsführer EMC‑direct
Thaddäus Nagy verantwortet bei EMC‑direct den Bereich Kabelschutz für PV‑ und Windenergieprojekte. Er begleitet europaweit Freiflächenanlagen im MW‑Bereich und verfügt über langjährige Erfahrung in der Kunststoffindustrie (u. a. BASF, Covestro, LANXESS) sowie in der Strategieberatung (BCG).
„Auch Z‑Teile wie Schutzrohre bestimmen die Lebensdauer einer PV‑Installation maßgeblich. Schwarz ist kein UV‑Nachweis – die geprüfte Materialformulierung entscheidet."
Weitere Informationen zu Thaddäus Nagy
Häufig gestellte Fragen
Reicht die schwarze Farbe als UV‑Nachweis?
Nein. UV‑Beständigkeit ergibt sich aus Additiven und geprüften Compounds – nicht aus der Farbe. Schwarz allein ist kein Nachweis. Maßgeblich sind Prüfberichte, z. B. nach ISO 4892‑2.
Welche Materialien sind für Dächer und Außenstrecken geeignet?
PP‑UV, HDPE‑UV und PVC‑U in UV‑stabilisierter Ausführung mit belegtem Prüfnachweis. Standard‑Leerrohre ohne UV‑Nachweis (z. B. FBY, FFKuS) sind für Außen‑ und Dachanwendungen nicht geeignet.
Welche Druckfestigkeit brauche ich für die Erdverlegung in Solarparks?
Für die Erdverlegung in Freiflächen‑Solaranlagen ist die Druckklasse nach EN 61386‑24 maßgeblich. Bei normgerechter Bettung (Sand/Kies, ohne Überfahrung) gilt 450 N als etablierte Standardklasse – so ausgelegt und von unabhängigen Herstellern für PV‑Freiflächenanlagen klassifiziert. Bei erhöhter mechanischer Beanspruchung – etwa durch Verdichtungsgeräte, Baustellenverkehr oder geringe Überdeckungstiefe – werden 750 N oder mehr gefordert. Die verbindliche Festlegung erfolgt lastfallabhängig über das Produktdatenblatt und die Projektspezifikation.
Was ist der Unterschied zwischen 450 N und höheren Druckklassen?
450 N deckt den typischen Erdverlegungsfall in PV‑Freiflächenanlagen bei normgerechter Bettung ab. 750 N kommt bei erhöhten Lasten zum Einsatz – z. B. bei Schwerlastverkehr, intensiver Verdichtung, schmaler Überdeckung oder besonderen Bodenbedingungen. Für Betonüberdeckung ist in jedem Fall eine ausdrückliche Herstellerfreigabe erforderlich. Grundlage ist EN 61386‑24.
Wie berücksichtige ich Brandschutz?
In sicherheitsrelevanten Bereichen halogenfreie, flammwidrige Typen vorsehen. Zielkonflikte beachten: Solche Rohre sind schwer entflammbar, können jedoch weniger schlagzäh und teurer sein. Vorgaben aus der Projektspezifikation umsetzen.
Was ist bei Verbindern und IP‑Schutz zu beachten?
Der IP‑Schutz des Gesamtsystems hängt vom eingesetzten Verbindersystem ab (Muffen, Kupplungen, Dichtmassen). Beispiel: HDPE‑UV 450 N erreicht im Grundzustand IP40; mit Dichtring (bis 110 mm) IP67, mit spezieller Dichtmasse IP68. Details dem jeweiligen Produktdatenblatt entnehmen.
Ist PVC‑U für Dachanwendungen zugelassen?
Ja – jedoch ausschließlich in UV‑stabilisierter Ausführung mit belegtem Prüfnachweis. Standard‑PVC‑Installationsrohre ohne UV‑Nachweis (z. B. FBY, FFKuS) sind für Außen‑ und Dachanwendungen nicht geeignet und dürfen dort nicht eingesetzt werden.
Welche Nachweise sollte ich beim Einkauf anfordern?
UV‑Prüfbericht (z. B. ISO 4892‑2), Druckklasse nach EN 61386‑24, zulässiger Temperaturbereich, IP‑Schutzklasse des Verbindersystems sowie ggf. Brandschutzklassifizierung. Für Erdverlegung zusätzlich: Verlegezulassung des Herstellers für den jeweiligen Lastfall.
Quelle & weitere Informationen: Dieser Beitrag basiert auf dem Fachartikel von Thaddäus Nagy, erschienen am 29.10.2025 auf photovoltaik.eu: „EMC-direct: Schutzrohre oft unterschätzt"
