DC-Stecker Kreuzverbau an PV-Anlagen: Ein unterschätztes Sicherheitsrisiko

DC-Stecker Kreuzverbau an PV-Anlagen: Ein unterschätztes Sicherheitsrisiko

Beitrag zum Thema „EMC-direct: Kreuzverbau ist sehr riskant“ – erstmals erschienen am 24.09.2025 als Gastbeitrag von Thaddäus Nagy auf www.photovoltaik.eu.

Wer Photovoltaikanlagen installiert, kennt die Situation: Die Stecker zweier verschiedener Hersteller lassen sich mechanisch zusammenfügen – und auf den ersten Blick scheint alles zu passen. Doch genau diese scheinbare Kompatibilität ist trügerisch. Der sogenannte Kreuzverbau, also die Kombination von DC-Steckverbindern unterschiedlicher Fabrikate, gehört zu den häufigsten Installationsfehlern in der Photovoltaik. Thaddäus Nagy, Geschäftsführer von EMC-direct, erklärt, welche technischen und rechtlichen Konsequenzen dieser Fehler nach sich zieht.

Warum Normen allein keine Kompatibilität garantieren

Ein verbreitetes Missverständnis in der Praxis: Weil es mit der IEC 62852 eine internationale Norm für DC-Steckverbinder in PV-Anlagen gibt, gehen viele Installateure davon aus, dass normkonforme Stecker grundsätzlich miteinander kombinierbar sind. Das ist falsch. Die Norm definiert Mindestanforderungen an einzelne Steckverbinder – nicht jedoch die Interoperabilität zwischen Produkten verschiedener Hersteller.

In der Praxis bedeutet das: Zwei Steckverbinder, die jeweils für sich genommen normgerecht sind, können im Verbund erhebliche Sicherheitsprobleme verursachen. Unterschiede in Materialzusammensetzung, Fertigungstoleranzen und Kontaktgeometrie führen dazu, dass die Kontaktfläche zu gering ausfällt oder mechanische Spannungen im Steckverbinder entstehen. Die Folgen sind erhöhter Übergangswiderstand, verminderte elektrische Leitfähigkeit und ein gesteigertes Risiko für Wärmeentwicklung und Lichtbögen.

MC4-Stecker und das Problem der Vorkonfektionierung

Besonders relevant ist dieses Thema bei Solarmodulen, die mit vorkonfektionierten Anschlussleitungen geliefert werden. Viele dieser Module – insbesondere solche asiatischer oder chinesischer Herstellung – sind mit Steckverbindern ausgestattet, die zwar als „MC4-kompatibel“ beschrieben werden, jedoch weder offiziell zertifiziert sind noch eine geprüfte Kompatibilität mit Steckern anderer Marken besitzen.

Für den Installateur entsteht damit ein Dilemma: Wird der vorkonfektionierte Stecker des Moduls durch einen anderen ersetzt oder mit einem Gegenstecker einer abweichenden Marke kombiniert, liegt technisch ein Kreuzverbau vor – unabhängig davon, ob die Verbindung sich mechanisch schließen lässt. Adapterlösungen führen häufig ebenfalls zu unzureichender Kontaktfläche oder mechanischen Spannungen.

Brandgefahr durch thermische Überlastung

Der elektrische Übergangswiderstand an einer unsachgemäß hergestellten Steckverbindung ist nicht nur ein Effizienzproblem – er ist ein ernstes Sicherheitsrisiko. In PV-Anlagen fließen über viele Stunden täglich hohe Gleichströme. Schon ein geringfügig erhöhter Widerstand an einer Steckstelle kann zu einer kontinuierlichen Wärmeentwicklung führen, die den Steckverbinder thermisch schädigt und auf angrenzende Bauteile übergreift.

Hinzu kommt ein zweites, schleichend wirkendes Problem: Steckverbinder, die konstruktiv nicht aufeinander abgestimmt sind, bieten in der Regel keinen ausreichenden Schutz gegen Feuchtigkeit und Schmutz. Wasser – ob durch Regen, Tau oder Kondensation – dringt in die Verbindung ein und löst Korrosionsprozesse an den Kontaktflächen aus. Diese sind von außen kaum sichtbar, beeinträchtigen jedoch die Leitfähigkeit zunehmend. Die Konsequenz folgt einer gefährlichen Eskalationskette: mangelhafter Kontakt, Hitzeentwicklung, Lichtbogen, Brand.

Garantieverlust und Versicherungsrisiko

Die technischen Risiken des Kreuzverbaus sind gravierend – die rechtlichen und wirtschaftlichen Folgen sind es nicht weniger. Nahezu alle Modulhersteller knüpfen ihre Garantiebedingungen an eine normgerechte Installation, zu der ausdrücklich der Einsatz zugelassener und geprüfter Steckverbindungen gehört. Ein nicht autorisierter Kreuzverbau kann daher als unsachgemäße Nutzung gewertet werden und führt in der Konsequenz zum vollständigen Garantieverlust des Moduls.

Viele Solarversicherer prüfen im Schadensfall, ob die technischen Anschlussbedingungen eingehalten wurden. Bei nachgewiesenem Kreuzverbau droht der Verlust des Versicherungsschutzes – selbst wenn der Schaden nicht unmittelbar auf die Steckverbindung zurückzuführen ist.

Persönliche Haftung des Installateurs nach BGB

Besonders für Fachbetriebe und selbstständige Installateure ist die zivilrechtliche Dimension des Kreuzverbaus bedeutsam. Nach § 634 BGB haftet der Auftragnehmer gegenüber dem Besteller für Mängel am Bauwerk. Wird ein Installationsfehler wie der Kreuzverbau im Nachhinein als Schadensursache identifiziert, trägt der Installateur die Haftung – und das potenziell über viele Jahre nach der Inbetriebnahme der Anlage.

Was im Moment der Installation wie eine pragmatische Lösung erscheint, kann also langfristig zu erheblichen finanziellen Belastungen führen.

Praxisrat von EMC-direct

Der Rat von EMC-direct ist klar: Originalstecker verwenden, vom Hersteller zertifizierte Adapter einsetzen oder von Anfang an auf individuell konfigurierte und geprüfte Stecksysteme setzen.

FAQ

Was versteht man unter Kreuzverbau bei DC-Steckern?
Als Kreuzverbau bezeichnet man die Kombination von Steckverbindern unterschiedlicher Hersteller oder Bauarten in einer PV-Anlage. Auch wenn diese sich mechanisch zusammenfügen lassen, sind sie in der Regel nicht normgerecht kompatibel und können erhebliche Sicherheitsrisiken verursachen.

Warum sind „MC4-kompatible“ Stecker nicht automatisch sicher kombinierbar?
Der Begriff „MC4-kompatibel“ beschreibt lediglich eine äußerliche Ähnlichkeit mit dem MC4-Steckersystem. Eine offizielle Zertifizierung oder geprüfte Kompatibilität mit Steckern anderer Marken ist damit nicht verbunden. Toleranzen, Materialien und Kontaktgeometrie können trotz ähnlicher Außenform erheblich voneinander abweichen.

Welche Norm regelt DC-Steckverbinder in PV-Anlagen?
Die IEC 62852 legt Anforderungen an Steckverbinder für PV-Anlagen fest. Sie gewährleistet jedoch keine herstellerübergreifende Kompatibilität. Für eine normgerechte und sichere Installation sollten ausschließlich Steckverbinder eingesetzt werden, die vom Modulhersteller zugelassen oder als kompatibles System gemeinsam geprüft wurden.

Welche rechtlichen Konsequenzen hat Kreuzverbau für den Installateur?
Nach § 634 BGB haftet der Installateur für Mängel am Werk. Wird Kreuzverbau als Schadensursache identifiziert, kann die Haftung auch noch Jahre nach der Inbetriebnahme greifen. Zusätzlich drohen Garantieverlust beim Modulhersteller sowie möglicher Verlust des Versicherungsschutzes.

Wie lässt sich Kreuzverbau in der Praxis zuverlässig vermeiden?
Die sicherste Methode ist der durchgängige Einsatz von Originalsteckern des Modulherstellers oder vom Hersteller ausdrücklich zertifizierter Gegenstecker. Alternativ können individuell konfigurierte, geprüfte Stecksysteme eingesetzt werden. Vor der Installation sollte die Zulassungsdokumentation der verwendeten Steckverbinder geprüft und dokumentiert werden.

Autor: Thaddäus Nagy

Geschäftsführer von EMC-direct

Thaddäus Nagy ist Geschäftsführer von EMC-direct und verantwortet die strategische Ausrichtung sowie die internationale Projektunterstützung im Bereich Kabelmanagement und Kabelschutz für Photovoltaik. Mit seinem Team begleitete er in den vergangenen Jahren den Aufbau mehrerer Dutzend Freiflächenanlagen. Er unterstützt internationale Kunden bei Spezifikation und Auswahl geeigneter Komponenten – darunter Projekte mit Leistungen über 100 MW. Seine Arbeit basiert auf langjähriger Erfahrung in der Kunststoff- und Kunststoffverarbeitung sowie einem etablierten Partner-, Lieferanten- und Qualitätsnetzwerk in Asien.

Er veröffentlicht regelmäßig praxisorientierte Fachbeiträge zu Kabelschutz und Kabelmanagement im PV-Umfeld.

Hinweis des Anbieters

Geeignete Solar-Steckverbinder für normgerechte PV-Installationen finden Fachbetriebe im Sortiment von EMC-direct: Solar-Stecker. Weiterführende Informationen zu häufigen Schadensursachen an Photovoltaikanlagen bietet das kostenlose EMC-direct Whitepaper zum Download.

Jetzt Anfrage stellen

Gratis Whitepaper zum sicheren Betrieb von Photovoltaikanlagen

Experten von EMC-direct haben das Whitepaper „Häufige Schadensursachen an Photovoltaikanlagen kennen – und vermeiden“ erarbeitet, um das Bewusstsein für höchste Qualitätsstandards zu stärken.

Jetzt kostenlos downloaden

Quelle & weitere Informationen

Erstveröffentlichung: 24.09.2025, Gastbeitrag von Thaddäus Nagy auf www.photovoltaik.eu

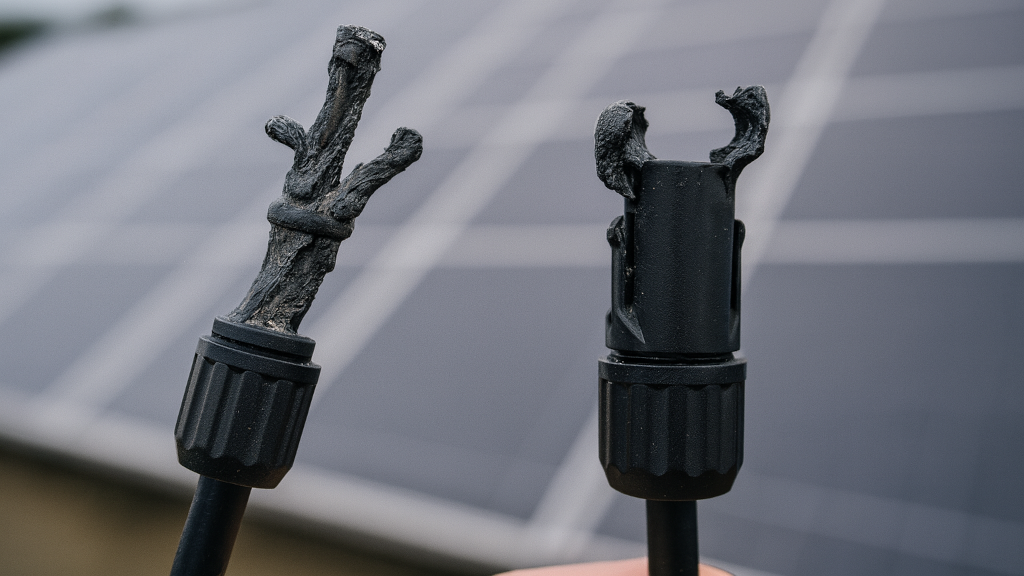

Foto: ©EMC-direct/Ulrich Wolf
