Crimptechnik in der Photovoltaik: Warum der Crimp der Goldstandard bleibt
Zuverlässige elektrische Verbindungen sind eine zentrale Voraussetzung für den sicheren Betrieb von Photovoltaikanlagen. Bereits kleinste Kontaktfehler können langfristig zu erhöhtem Übergangswiderstand, Wärmeentwicklung oder im Extremfall zu Lichtbögen führen. Vor diesem Hintergrund hat sich die Crimptechnik über Jahrzehnte als bevorzugte Verbindungsmethode etabliert.
Während neue, werkzeuglose Stecksysteme eine vereinfachte Montage versprechen, bleibt die fachgerecht ausgeführte Crimpverbindung in professionellen Anwendungen der bewährte Standard.
Was ist Crimpen?
Crimpen bezeichnet das präzise, plastische Verformen einer Kontakthülse um einen elektrischen Leiter, um eine dauerhafte, unlösbare Verbindung herzustellen. Im Gegensatz zum einfachen Quetschen wird hier mit einem kalibrierten Werkzeug ein definierter Druck ausgeübt, der zu einer Kaltverschweißung führt. Dieses Verfahren bildet die technische Grundlage für den Erfolg des MC4-Steckverbinders in der Photovoltaik.
Der Mechanismus der Kaltverschweißung
Bei einem korrekt ausgeführten Crimpvorgang fließen die Metallstrukturen auf mikroskopischer Ebene ineinander. Das Ergebnis ist eine stoffschlüssige Einheit mit zwei zentralen Eigenschaften:
- Oxidationsschutz: Durch die hohe Pressung werden Luftzwischenräume eliminiert. Kein Sauerstoff kann eindringen – Korrosion wird dauerhaft verhindert.
- Minimaler Übergangswiderstand: Die metallurgische Verbindung erzeugt einen stabilen Durchgangswiderstand über Jahrzehnte.
Crimptechnik vs. Crimpless-Technologie
| Kriterium | Crimptechnik (MC4) | Crimpless-Technologie |
|---|---|---|
| Kontaktprinzip | Kaltverschweißung | Feder- oder Klemmkontakt |
| Verbindungstyp | Stoffschlüssig | Kraftschlüssig |
| Sichtprüfung | Möglich | Nicht möglich |
| Langzeitstabilität | Sehr hoch | Abhängig von Federkraft |
Das „Blackbox“-Problem: Warum Crimpless-Verbinder riskant sind

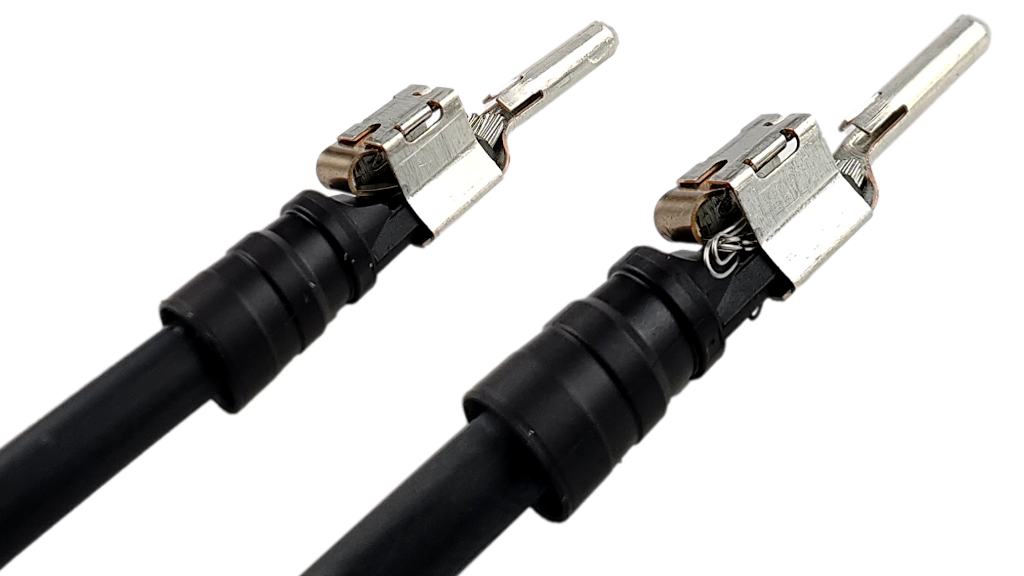

Bei Crimpless-Systemen bleibt das Innere nach der Montage unsichtbar. Verirrte Einzel-Litzen oder eine ungenügende Kontaktierung fallen bei der Inbetriebnahme oft nicht auf. Erst unter Volllast entwickeln sich diese Fehler zu Hotspots, die Jahre später teure Schäden wie Lichtbögen oder schmelzende Gehäuse verursachen können.
Materialermüdung: Wenn die Federkraft nachlässt
PV-Anlagen sind extremen Temperaturzyklen ausgesetzt. Während eine Kaltverschweißung stoffschlüssig bleibt, unterliegt jede mechanische Feder der Relaxation: Über Jahrzehnte verliert sie an Spannkraft, was den Übergangswiderstand schleichend erhöht.
Auf das richtige Crimpwerkzeug kommt es an
Die Qualität hängt maßgeblich vom Werkzeug ab. Professionelle Installationen erfordern:
- Systemgerechte Crimpzangen: Exakt abgestimmt auf die MC4-Kontaktgeometrie.
- Querschnittsanpassung: Korrekte Einstellung auf 4 mm² oder 6 mm².
- Kalibrierte Pressung: Nur so wird eine echte Kaltverschweißung garantiert.
5 Gründe, warum die Crimptechnik der Goldstandard bleibt
- Langzeitstabilität: Hält die gesamte Anlagenlebensdauer ohne Wartung.
- Prüfbare Qualität: Der Litzenniederschlag ist optisch kontrollierbar.
- Oxidationsschutz: Gasdichte Verbindung verhindert Korrosion.
- Mechanische Immunität: Resistent gegen Vibrationen und Windlasten.
- Brandschutz: Minimierung des Risikos von Hotspots und Lichtbögen.
Häufig gestellte Fragen
Welche Crimpwerkzeuge eignen sich für MC4-Stecker?
Nutzen Sie ausschließlich Werkzeuge, die für die Geometrie der MC4-Stecker zertifiziert sind. Universalzangen führen oft zu mangelhafter Verpressung.
Wie prüft man die Qualität?
Achten Sie auf einen gleichmäßigen Litzeneinzug und festen Sitz. Die Hülse darf nicht gerissen sein und die Isolationscrimpung muss das Kabel fest umschließen.
Geschäftsbereich Handwerkzeuge & Produktmanagement, EMC-direct
Arnd Diedrichs verantwortet bei EMC-direct den Bereich Handwerkzeuge. Mit über 30 Jahren Erfahrung hat er zahlreiche Innovationen unter der Marke Toolova vorangetrieben. Er gilt als Experte für Crimp-, Abisolier- und Schneidwerkzeuge in der Photovoltaik und Elektroinstallation.
