Bifaziale Module richtig klemmen: Optimale Installation für bifaziale Photovoltaik-Module
Bifaziale Module gehören in Deutschland und Europa zu den zunehmend verbreiteten Technologien im Bereich moderner Solaranlagen. Durch ihre fähigkeit, Sonnenlicht sowohl auf der Vorder- als auch auf der Rückseite in Strom umzuwandeln, steigen jedoch auch die technischen Anforderungen an die Kabelführung und Montage auf der Modulrückseite deutlich.
Was sind bifaziale Module?
Bifaziale Module sind Photovoltaikmodule, die Sonnenlicht sowohl auf der Vorder- als auch auf der Rückseite in elektrische Energie umwandeln. Im Vergleich zu klassischen monofazialen Modulen können sie je nach Standortbedingungen einen höheren Ertrag erzielen.
Bifaziale Module werden zunehmend in Freiflächenanlagen und Agri-PV-Projekten eingesetzt, da sie durch die Rückseitenlichtausbeute eine höhere Effizienz pro Quadratmeter bieten. Die korrekte Montage ist jedoch entscheidend, um Schäden am Modulrahmen oder Leistungsverluste zu vermeiden.
Warum klassische Kabelbefestigungen in modernen PV-Systemen an ihre Grenzen stoßen
Mit der Weiterentwicklung moderner Photovoltaikmodule – insbesondere bifazialer Glas-Glas-Module – haben sich auch die Anforderungen an das Kabelmanagement deutlich verändert. Viele herkömmliche Kabelbefestigungen wurden jedoch für ältere Modulgenerationen mit breiten Aluminiumrahmen und einseitiger Energieerzeugung entwickelt.
Moderne bifaziale Module stellen neue Anforderungen an die Kabelführung:
- Schmale Rahmenkanten: An der kurzen Modulseite beträgt die nutzbare Kante oft <5mm – zu wenig für klassische Kantenclips.
- Enge Modulabstände: Bei Landscape-Installationen kollidieren aufbauende Befestigungen mit benachbarten Modulreihen.
- Boxprofile: Geschlossene Hohlkammerprofile bieten für Kantenclips kaum Angriffspunkte.
Drahtclips lösen diese Probleme durch ihre flexible Federstahlkonstruktion.
Kantenclips vs. Drahtclips
In der modernen Photovoltaik-Installation ist die Wahl des richtigen Kabelbefestigungssystems entscheidend. Während klassische Kantenclips lange Zeit Standard waren, setzen sich heute zunehmend Drahtclips für professionelle PV-Installationen in Deutschland durch.
| Merkmal | Kantenclips | Drahtclips (Federstahl / S-Form) |
| Befestigungsprinzip | Mechanische Fixierung an der Rahmenkante | Spannungsbasierte Fixierung über Federkraft |
| Eignung für schmale Rahmen (<5 mm) | Ungeeignet | Optimal |
| Eignung für lange Modulseite (>15 mm) | Gut geeignet | Geeignet |
| Kontaktfläche am Modul | Großflächige Kantenauflage erforderlich | Minimale bzw. punktarme Kontaktflächen |
| Mechanische Belastung | Kann Eloxalschicht beschädigen | Keine Beschädigung der Rahmenkante |
| Einsatz bei Landscape-Layouts | Problematisch bei engen Modulabständen | Sehr gut geeignet für enge Modulabstände |
Kabelführung bei Landscape-PV-Systemen und engen Modulabständen
In Deutschland werden PV-Anlagen zunehmend mit hoher Flächeneffizienz geplant. Besonders bei Landscape-Installationen auf Gewerbedächern oder Freiflächenanlagen entstehen sehr geringe Modulabstände.
Das stellt hohe Anforderungen an das Kabelmanagement:
- wenig Platz zwischen Modulreihen
- erhöhte Anforderungen an saubere Stringführung
- Vermeidung von Verschattung auf der Modulrückseite
Drahtclips ermöglichen hier eine direkte, platzsparende Kabelführung entlang der Modulrückseite, ohne zusätzliche Bauraumverluste.
Fehlervermeidung bei der Verkabelung
| Fehler | Risiko | Lösung EMC-direct |
|---|---|---|
| Falsche Polung der Module | Kurzschluss, Leistungsverlust | Markierung und Kontrolle vor Anschluss |
| Kabel zu dünn | Spannungsverlust, Überhitzung | Passenden Querschnitt wählen |
| Kabel zu lang | Leistungsverluste, unübersichtlich | Optimale Kabellängen berechnen |
| Unzureichende Erdung | Stromschlag, Versicherungsprobleme | Fachbetrieb Erdung prüfen lassen |
| Unsachgemäße Montage | Leistungseinbußen | Montage nach Herstelleranleitung |
Die Herausforderung: Rahmenkanten unter 5 mm
An der kurzen Modulseite moderner bifazialer Module verschwindet die klassische Montagekante. Bei einer typischen Rahmenhöhe von 30 mm beträgt die nutzbare Kante oft weniger als 5 mm – klassische Kantenclips rasten nicht mehr sicher ein und können die Eloxalschicht des Rahmens beschädigen.
Das führt zu typischen Installationsproblemen:
- klassische Kabelclips haben keine ausreichende Auflagefläche
- Kantenclips verlieren mechanischen Halt
- erhöhte Gefahr von Materialstress am Modulrahmen
- eingeschränkte Kabelführung bei enger Modulverschaltung
Gerade in engen PV-Layouts mit Landscape-Installation verschärft sich dieses Problem zusätzlich.

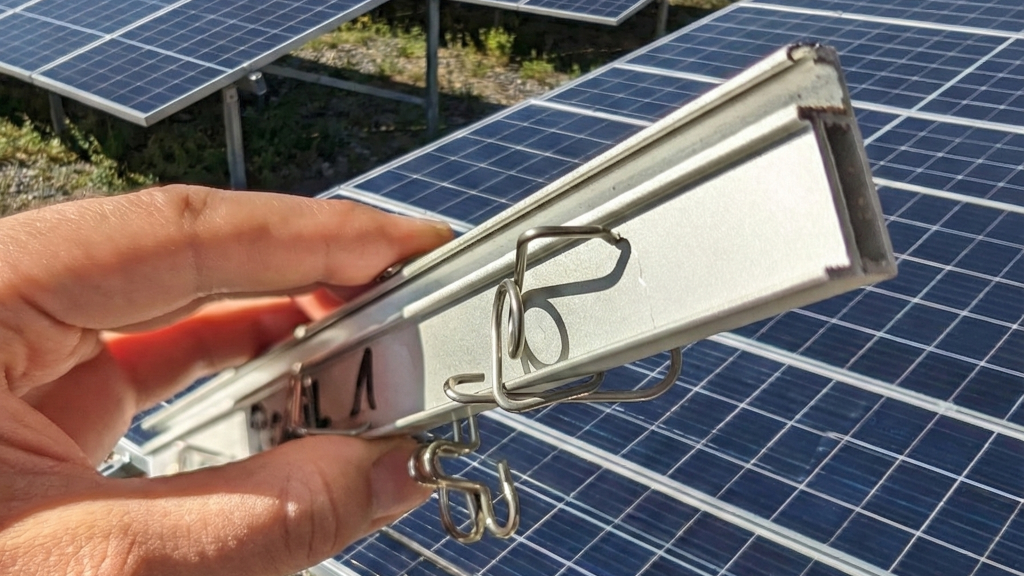

S-förmige Drahtclips als Standardlösung für moderne PV-Anlagen
Ein besonders bewährtes System in der professionellen Photovoltaik-Installation sind S-förmige Drahtclips aus Federstahl.
Diese sind speziell für die Anforderungen moderner bifazialer Module mit schmalen Rahmenprofilen entwickelt worden:
- flexible S-Geometrie zur spannungsfreien Kabelaufnahme
- werkzeugarme oder schnelle Montage
- keine mechanische Belastung der empfindlichen Modulränder
Fazit: Präzise Kabelführung ist entscheidend für Effizienz und Betriebssicherheit
Die fachgerechte Kabelführung bei bifazialen Photovoltaikmodulen ist ein wichtiger Faktor für die langfristige Leistungsfähigkeit und Betriebssicherheit moderner PV-Anlagen. Bereits kleine Planungs- oder Montagefehler können zu ungünstigen Kabelverläufen, mechanischer Belastung oder indirekten Ertragseinbußen durch Verschattung führen.
Moderne Lösungen wie Drahtclips aus Federstahl ermöglichen eine materialschonende, platzsparende und dauerhaft stabile Kabelführung, auch in engen Modulfeldern und bei Landscape-Installationen.
Wer diese Anforderungen konsequent umsetzt und bereits in der Planungsphase berücksichtigt, schafft die Grundlage für eine effiziente, wartungsarme und langlebige Photovoltaikanlage mit hoher Ertragsstabilität.
Häufige Fragen zur Klemmung bifazialer Module
Können Drahtclips in bestehenden PV-Anlagen nachgerüstet werden?
Ja, Drahtclips lassen sich in vielen Fällen problemlos nachrüsten, sofern Zugang zur Modulrückseite besteht. Besonders bei Wartungsarbeiten oder String-Optimierungen können bestehende Kabelbefestigungen ersetzt werden. Wichtig ist, die Kabelführung neu zu planen, um Spannungen oder ungünstige Biegeradien zu vermeiden.
Gibt es Normen oder Vorgaben für die Kabelführung in PV-Systemen?
Ja, die Kabelführung in Photovoltaikanlagen unterliegt verschiedenen technischen Anforderungen. Die zentrale Norm ist die DIN VDE 0100-712, die Anforderungen an mechanischen Schutz, Leitungsführung und elektrische Sicherheit in Photovoltaikanlagen festlegt. Für PV-Kabel selbst gilt die EN 50618, die unter anderem Anforderungen an Witterungs- und UV-Beständigkeit sowie Mindest-Biegeradien bei der Verlegung definiert. Zusätzlich müssen die Montageanleitungen der Modulhersteller zwingend beachtet werden, da sie konkrete Anforderungen an zulässige Befestigungspunkte und Kabelführung definieren.
Wie wirken sich extreme Temperaturen auf die Kabelführung aus?
Extreme Temperaturen führen zu Ausdehnung und Kontraktion von Kabeln und Modulrahmen. Ohne flexible Befestigung kann es dadurch zu mechanischen Spannungen kommen. Drahtclips wirken diesen Bewegungen entgegen, da sie elastisch arbeiten und Kabel nicht starr fixieren. Das reduziert Materialstress und verhindert langfristige Schäden an Leitungen oder Steckverbindungen.
Können Drahtclips bei allen Modulherstellern verwendet werden?
Grundsätzlich sind Drahtclips universell einsetzbar, jedoch müssen die spezifischen Rahmengeometrien und Montageanleitungen der Modulhersteller beachtet werden. Einige Hersteller geben exakte Vorgaben zur Kabelführung und zu zulässigen Befestigungspunkten. Wichtig ist, dass die Clips keine mechanischen Belastungen auf kritische Glas- oder Rahmenbereiche ausüben und kompatibel mit der Unterkonstruktion sind.
