Presskabelschuhe Al nach DIN 46329

Artikel anfragen

Artikel-Nr.: 55414-E

Aluminium-Presskabelschuhe für zuverlässige Verbindungen von Aluminiumleitern auf Sammelschienen... mehr

Menü schließen

Produktinformationen "Presskabelschuhe Al nach DIN 46329"

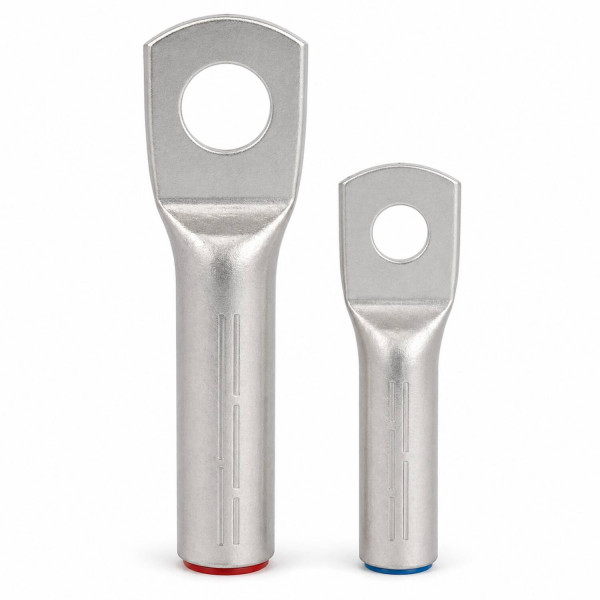

Aluminium-Presskabelschuhe für zuverlässige Verbindungen von Aluminiumleitern auf Sammelschienen und Anschlussbolzen. Geeignet für professionelle Anwendungen in Energieverteilung, Freileitungsbau und Industrieinstallationen. Schwere Ausführung aus Rein-Aluminium (E-AL) mit Pressmarkierungen für sichere Sechskantverpressung und dauerhaft niedrige Übergangswiderstände. Blank/unbeschichtet, Rohrabmessungen nach DIN 46329; geprüft nach EN IEC 61238-1-1/-1-3.

✅ Sichere, zugentlastete Verbindungen dank schwerer E-AL-Ausführung
✅ Niedrige Kontaktwiderstände durch Kontaktfettung und präzise Verpressung
✅ Prozesssicher: Sechskant-Verpressung mit Pressbacken nach DIN 48083 (AL)
✅ Normkonform: DIN 46329, EN IEC 61238-1-1/-1-3; REACH- & RoHS-konform

Technische Daten

Eigenschaft	Details
Werkstoff	Rein-Aluminium, blank
Ausführung	Schwer, mit Pressmarkierungen
Verpressung	Sechskant, Pressbacken nach DIN 48083
Rohrabmessungen	Nach DIN 46329
Zugentlastung	Für zugentlastete Verbindungen
Normen/Prüfungen	EN IEC 61238-1-1:2019; EN IEC 61238-1-3:2019
Konformität	REACH, RoHS, EAC
Anwendung	AL-Leiter auf AL-Sammelschienen

Artikelvarianten

Querschnitt [mm²]	Bolzen Ø	d [mm]	D [mm]	c1 [mm]	c2 [mm]	a [mm]	E [mm]	W [mm]	Kennziffer [mm]	Artikel-Nr.
16	M6	5,6	12	11	10	30	50	18	12	55391
16	M8	5,6	12	11	10	30	50	18	12	55392
16	M10	5,6	12	14	13	30	53	18	12	55393
25	M6	6,8	12	11	10	30	57	19	12	55394
25	M8	6,8	12	11	10	30	57	19	12	55395
25	M10	6,8	12	14	13	30	60	19	12	55396
25	M12	6,8	12	14	13	30	60	23	12	55397
35	M6	8,0	14	11	10	42	68	22	14	55398
35	M8	8,0	14	11	10	42	68	22	14	55399
35	M10	8,0	14	14	13	42	68	24	14	55400
35	M12	8,0	14	14	13	42	68	24	14	55401
35	M14	8,0	14	17	16	42	71	26	14	55402
50	M8	9,8	16	11	10	42	69	23	16	54120
50	M10	9,8	16	14	13	42	72	23	16	54121
50	M12	9,8	16	14	13	42	72	23	16	54122
50	M14	9,8	16	17	16	42	75	26	16	55403
70	M8	11,2	18,5	11	10	52	79	28	18	54123
70	M10	11,2	18,5	14	13	52	82	28	18	54124
70	M12	11,2	18,5	14	13	52	82	28	18	54125
70	M14	11,2	18,5	17	16	52	85	28	18	55404
70	M16	11,2	18,5	17	16	52	85	28	18	55405
95	M10	13,2	22	14	13	56	90	34	22	54126
95	M12	13,2	22	14	13	56	90	34	22	54127
95	M14	13,2	22	17	16	56	93	34	22	55406
95	M16	13,2	22	17	16	56	93	34	22	54128
120	M10	14,7	23	14	13	56	91	33	22	54129
120	M12	14,7	23	14	13	56	91	33	22	54130
120	M14	14,7	23	17	16	56	91	33	22	55407
120	M16	14,7	23	17	16	56	94	33	22	54131
150	M10	16,3	25	14	13	60	99	37	25	54132
150	M12	16,3	25	14	13	60	99	37	25	54133
150	M14	16,3	25	17	16	60	102	37	25	55408
150	M16	16,3	25	17	16	60	102	37	25	54134
150	M20	16,3	25	20	20	60	107	41	25	54135
185	M12	18,3	28,5	14	13	60	99	41	28	54137
185	M14	18,3	28,5	17	16	60	102	41	28	55409
185	M16	18,3	28,5	17	16	60	102	41	28	54138
185	M20	18,3	28,5	20	21	60	107	43	28	54139
240	M12	21,0	32	14	13	70	111	45	32	54141
240	M14	21,0	32	17	16	70	114	47	32	55410
240	M16	21,0	32	17	16	70	114	47	32	54142
240	M20	21,0	32	20	21	70	119	47	32	54143
300	M10	23,3	34	14	13	70	117	50	34	55411
300	M12	23,3	34	14	13	70	117	50	34	54144
300	M14	23,3	34	17	16	70	120	50	34	55412
300	M16	23,3	34	17	16	70	120	50	34	54145
300	M20	23,3	34	20	21	70	125	50	34	54146
400	M14	26,0	38,5	25	20	100	165	60	38	55413
400	M16	26,0	38,5	25	20	100	165	60	38	54148
400	M20	26,0	38,5	25	20	100	165	60	38	54149
500	M14	29,0	44	25	20	120	185	63	44	55414
500	M16	29,0	44	25	20	120	185	63	44	54151
500	M20	29,0	44	25	20	120	185	63	44	54152

500 mm² / M14
